Caractéristiques

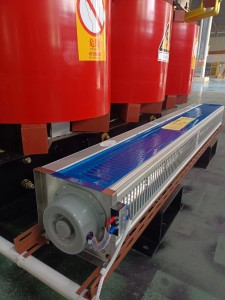

1. Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut être utilisé à une charge nominale de 120 % sous refroidissement à air forcé.
2. Il a de bonnes performances d'étanchéité à l'humidité et peut fonctionner normalement sous 100% d'humidité.Il peut être mis en service sans pré-séchage après l'arrêt.
3. Il est sûr à utiliser, résistant au feu, non polluant et peut être installé directement dans le centre de charge.
4. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr du transformateur.
5. Installation simple et sans entretien et faible coût d'exploitation global.
6. Selon la recherche opérationnelle des produits qui ont été mis en service, la fiabilité des produits a atteint le niveau avancé international.

Transformateurs de type sec : reposent sur la convection de l'air pour le refroidissement, généralement utilisé pour l'éclairage local, les circuits électroniques.Équipements mécaniques et autres transformateurs,

dans le système d'alimentation, généralement des transformateurs de machines à vapeur, des transformateurs de chaudière, des transformateurs d'élimination des cendres, des transformateurs de dépoussiérage, des transformateurs de désulfuration, etc.

sont des transformateurs de type sec avec des rapports de 6000V/400V et 10KV/400V pour des charges avec une tension nominale de 380V.

En termes simples, un transformateur de type sec est un transformateur dont le noyau et les enroulements ne sont pas imprégnés d'huile isolante.Généralement, il existe deux types de régulateur en charge et de régulateur à vide,

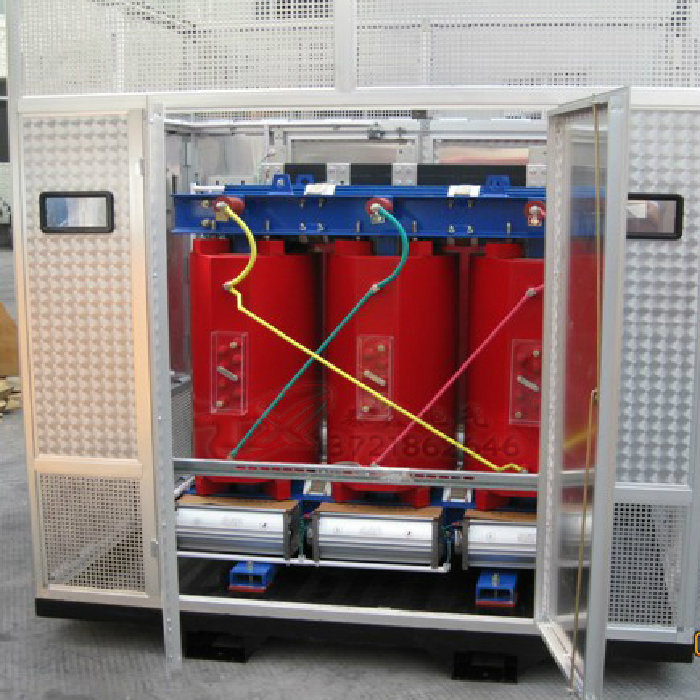

transformateur sec avec boîtier et transformateur sec sans boîtier, type transformateur car il n'y a pas d'huile, il n'y a pas d'incendie, d'explosion, de pollution et d'autres problèmes, donc codes électriques, réglementations, etc.

ne nécessitent pas de transformateur sec placé dans une pièce séparée.Perte et bruit réduits à un nouveau niveau, plus de transformateurs et écran basse tension placés dans la même salle de distribution pour créer les conditions.

Installation de transformateur à sec

Installation du transformateur conformément aux «normes de test de transfert d'équipement électrique d'ingénierie d'installation électrique»,

les dispositions de l'essai de transfert qualifiés.La position d'installation est correcte et les accessoires sont complets.

Le dispositif de mise à la terre mène au tronc de mise à la terre et au côté basse tension du transformateur du point neutre directement connecté ;boîte de transformateur,

mise à la terre fiable de la coque du transformateur de type sec ;toutes les connexions sont fiables, les fixations et les pièces anti-desserrées sont complètes.

Capacité de surcharge du transformateur de type sec

Tout d'abord, il peut automatiquement réduire la capacité et la quantité de réserve : dans certains endroits et sites spécifiques, les exigences d'urgence pour le facteur de réserve du transformateur sont assez élevées,

de sorte que le transformateur d'adaptation d'ingénierie devienne un casse-tête, et pour la capacité de surcharge du transformateur de type sec, sa capacité de réserve peut être compressée manuellement,

tandis que le nombre d'unités de rechange peut également être considérablement réduit par rapport aux autres types de transformateurs.A noter ici que si le transformateur est en surcharge,

nous devons avoir le processus de fonctionnement de surveillance de sa température de fonctionnement, si la température est trop élevée, même supérieure à 155 ℃,

nous devons effectuer l'action de délestage correspondante pour assurer le comportement sûr de l'alimentation.

Classe d'isolation de transformateur de type sec

Selon le support interne du dispositif de tension, il peut être divisé en S8, S9, S10, SC(B)9, SC(B)10 tels modèles,

selon son matériau incombustible ou incombustible peut être divisé en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

selon le fermé ou fermé peut être divisé en BS9, S9-, S10-, SH12-M.Parmi eux, les grades F et H indiqués dans le transformateur font référence au grade résistant à la chaleur,

la limite du grade Y est de 90℃, la limite du grade A est de 105℃, la limite du grade E est de 120℃, la limite du grade B est de 130℃,

la limite du grade F est de 155℃, la limite du grade H est de 180℃, la limite du grade C est supérieure à 180℃.

Paramètres techniques du transformateur de type sec

Fréquence d'utilisation 50/60HZ courant à vide 4% force de tension 2000V/min pas de classe d'isolation de panne F (la qualité spéciale peut être personnalisée) résistance d'isolation ≥ 2M mode de connexion Y/Y, △/Y0, Yo/△,

autotransformateur (en option) élévation de température admissible de la bobine I00K mode de refroidissement refroidissement naturel de l'air ou contrôle de la température refroidissement automatique facteur de bruit ≤ 30dB

Différentes industries ont des normes différentes.Habituellement, les transformateurs de type sec atteignent généralement 95 degrés pendant le fonctionnement normal,

t a été considéré comme une norme de température de transformateur de type sec plus élevée.Habituellement, les équipements basse tension pour le réglage standard de la température ne dépassent généralement pas 60 degrés.
