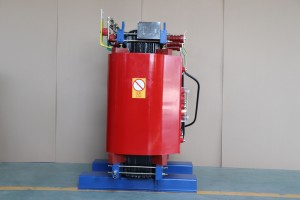

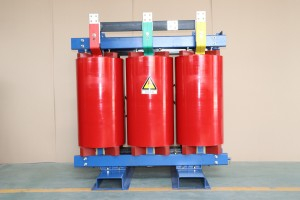

SCB10/11 200 KVA 10/11 0,4 Kv 3 phases haute tension intérieure en résine coulée transformateur de puissance de type sec

brève description:

SCB10 / 11 500kva, 630kva, 800kva, 1000kva, 1250kva, 1600kva, 2000kva, 2500kva 10kv 11kv 0.4kv Transformateur de type sec 315kva 3000kva Transformateurs de puissance électrique en résine coulée triphasée


Détail du produit

Étiquettes de produit

Caractéristiques

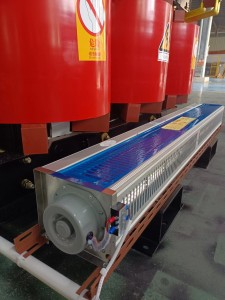

1. Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut être utilisé à une charge nominale de 120 % sous refroidissement à air forcé.

2. Il a de bonnes performances d'étanchéité à l'humidité et peut fonctionner normalement sous 100% d'humidité.Il peut être mis en service sans pré-séchage après l'arrêt.

3. Il est sûr à utiliser, résistant au feu, non polluant et peut être installé directement dans le centre de charge.

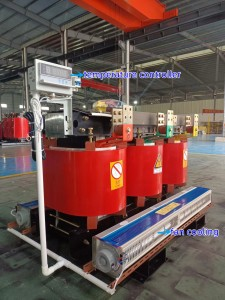

4. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr du transformateur.

5. Installation simple et sans entretien et faible coût d'exploitation global.

6. Selon la recherche opérationnelle des produits qui ont été mis en service, la fiabilité des produits a atteint le niveau avancé international.

Transformateurs de type sec : reposent sur la convection de l'air pour le refroidissement, généralement utilisé pour l'éclairage local, les circuits électroniques.Équipements mécaniques et autres transformateurs,

dans le système d'alimentation, généralement des transformateurs de machines à vapeur, des transformateurs de chaudière, des transformateurs d'élimination des cendres, des transformateurs de dépoussiérage, des transformateurs de désulfuration, etc.

sont des transformateurs de type sec avec des rapports de 6000V/400V et 10KV/400V pour des charges avec une tension nominale de 380V.En termes simples, le transformateur de type sec est un transformateur dont le noyau

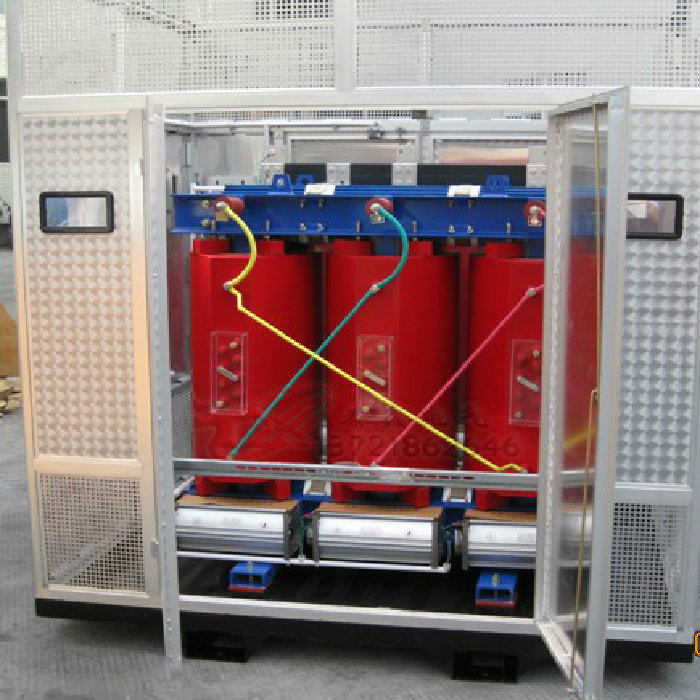

et les enroulements ne sont pas imprégnés d'huile isolante.Généralement, il existe deux types de régulateur en charge et de régulateur à vide, transformateur sec avec boîtier et

transformateur sec sans boîtier, type transformateur car il n'y a pas d'huile, il n'y a pas d'incendie, d'explosion, de pollution et d'autres problèmes, donc codes électriques, réglementations, etc.

ne nécessitent pas de transformateur sec placé dans une pièce séparée.Perte et bruit réduits à un nouveau niveau, plus de transformateurs et écran basse tension placés dans la même salle de distribution pour créer les conditions.

Description du modèle (SCB)Paramètre de performance (SCB10)

Installation de transformateur à sec

Transformateurinstallation conformément aux «normes de test de remise des équipements électriques d'ingénierie d'installation électrique»,

les dispositions de l'essai de transfert qualifiés.La position d'installation est correcte et les accessoires sont complets.

Le dispositif de mise à la terre mène au tronc de mise à la terre et au côté basse tension du transformateur du point neutre directement connecté ;boîte de transformateur,

mise à la terre fiable de la coque du transformateur de type sec ;toutes les connexions sont fiables, les fixations et les pièces anti-desserrées sont complètes.

Capacité de surcharge du transformateur de type sec

Tout d'abord, il peut réduire automatiquement la capacité et la quantité de réserve : dans certains endroits et sites spécifiques,

les exigences d'urgence pour le facteur de rechange du transformateur sont assez élevées, de sorte que le transformateur correspondant à l'ingénierie devient un casse-tête,

et pour la capacité de surcharge du transformateur de type sec, sa capacité de réserve peut être compressée manuellement, tandis que le nombre d'unités de réserve peut également être considérablement réduit par rapport aux autres types de transformateurs.

Ici, nous devons noter que si le transformateur est en fonctionnement de surcharge, nous devons avoir le processus de fonctionnement de surveillance de sa température de fonctionnement,

si la température est trop élevée, même supérieure à 155 ℃, nous devons effectuer l'action de délestage correspondante pour assurer le comportement d'alimentation en toute sécurité.

Processus de production (SCB)

Classe d'isolation de transformateur de type sec

Selon le support interne du dispositif de tension, il peut être divisé en S8, S9, S10, SC(B)9, SC(B)10 tels modèles,

selon son matériau incombustible ou incombustible peut être divisé en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

selon le fermé ou fermé peut être divisé en BS9, S9-, S10-, SH12-M.Parmi eux, les grades F et H indiqués dans le transformateur font référence au grade résistant à la chaleur,

la limite du grade Y est de 90℃, la limite du grade A est de 105℃, la limite du grade E est de 120℃, la limite du grade B est de 130℃,

la limite du grade F est de 155℃, la limite du grade H est de 180℃, la limite du grade C est supérieure à 180℃.



Paramètres techniques du transformateur de type sec

Fréquence d'utilisation 50/60HZ courant à vide 4% résistance à la tension de tenue 2000V/min pas de classe d'isolation de panne F

(la qualité spéciale peut être personnalisée) résistance d'isolement ≥ 2M mode de connexion Y/Y, △/Y0, Yo/△, autotransformateur (facultatif)

élévation de température admissible de la batterie I00K mode de refroidissement refroidissement naturel de l'air ou contrôle de la température facteur de bruit de refroidissement automatique ≤ 30dB

CertificatExposition

Température du transformateur de type sec

Différentes industries ont des normes différentes.Habituellement, les transformateurs de type sec atteignent généralement 95 degrés pendant le fonctionnement normal,

il est déjà considéré comme une norme de température de transformateur de type sec élevée.Habituellement, les équipements basse tension pour les normes de température sont définis, ne dépassent généralement pas 60 degrés.
