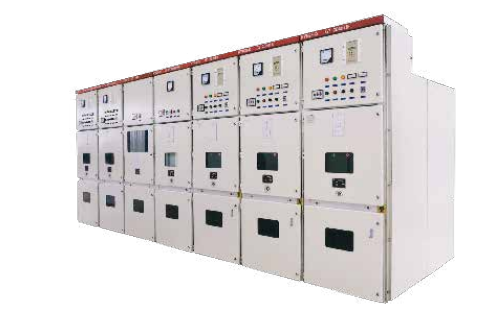

GCK basse tension L'armoire de distribution de type extractible convient aux systèmes de transmission et de distribution triphasés à cinq fils ca 50 Hz, 660 V et inférieurs.
En tant que système électrique pour les centrales électriques, les sous-stations, les entreprises industrielles et minières et les immeubles de grande hauteur dans l'utilisation de l'électricité, de l'alimentation, de l'éclairage et du contrôle des moteurs.
Le produit est conforme à la norme IEC439-1 « Appareillage de commutation et équipement de contrôle basse tension » ;Gb7251.1-1997, ZBK36001-89 « équipement de commutation complet de type retrait basse tension ».
Type d'extraction basse tension GCK armoire de distribution, utilisant une structure d'assemblage avancée et une unité combinée, une unité combinée d'extraction IP30, sûre, fiable, compacte.
L'armoire de distribution d'énergie basse tension GCK dispose d'une armoire de mesure spéciale, qui peut répondre aux exigences du système d'alimentation électrique pour la mesure basse tension.
Armoire de distribution d'énergie basse tension GCK, avec une armoire spéciale à condensateur électrostatique, comme compensation de puissance réactive.
Conditions normales de service :
1, la température de l'air ambiant n'est pas élevée et sèche +40 ℃, pas inférieure à -5 ℃, et la température moyenne dans les 24 heures n'est pas supérieure à
℃.
2, l'air est propre, humidité relative à la température maximale +40 ℃, pas plus de 50 % ;À des températures plus basses, laissez
Par exemple : 90 % à +20℃ ;Autoriser la condensation qui peut se produire en raison des changements de température.
3. L'altitude ne doit pas dépasser 2 000 m.
Caractéristiques structurelles :
L'armoire de distribution d'énergie à retrait basse tension GCKl est une structure combinée entièrement assemblée et le squelette de base est assemblé avec des profils spéciaux
E = 20 mm.
Étant donné que toutes les structures du cadre sont reliées par des vis, la déformation et les contraintes dues au soudage sont évitées et la précision est améliorée.
Chaque armoire est divisée en trois parties, c'est-à-dire la salle de bus principale en haut dans laquelle peut pénétrer le bus horizontal, la partie avant est divisée en plusieurs chambres d'unités fonctionnelles avec un panneau de séparation et la hauteur après combinaison est de 1 760 mm.La partie arrière est le local à câbles, et l'intérieur est équipé d'un support pour la pose et le retrait des câbles.
Un bus vertical est disposé à l'arrière de la chambre de l'unité fonctionnelle de type extraction, et le bus vertical est connecté au bus de dérivation et au bus horizontal.Chaque unité fonctionnelle de type extraction est connectée au bus vertical à la position connectée, et la plaque d'étanchéité métallique du dessus de l'armoire est dotée d'une fenêtre de ventilation ;Lorsque le haut doit entrer et sortir du fil, la plaque d'étanchéité isolante est utilisée, et le bas est la plaque d'étanchéité métallique, et le trou de perforation est percé dessus pour faciliter l'entrée et la sortie du câble.
Structure du système coulissant :
Les composants électriques de chaque unité fonctionnelle sont installés sur un tiroir, ce qui peut rendre l'ensemble de l'unité hors de l'armoire sûr et pratique pour la maintenance.
Le tiroir s'installe dans un meuble de 600 mm de large avec trois positions : 'séparé', 'test' et 'connecté'.
Le côté entrée de l'alimentation électrique dans le compartiment à tiroirs est équipé d'une vanne.La valve s'ouvre automatiquement lorsque le tiroir est en position test 'test' et 'connecté', et la valve se ferme automatiquement lorsque le tiroir est en position 'séparé'.
Il y a un dispositif de verrouillage entre la porte de la chambre et l'interrupteur principal de la boucle.La porte de la chambre ne peut pas être ouverte lorsque l'interrupteur principal est fermé et la porte peut être déverrouillée dans des circonstances particulières.
Le courant de boucle principale est de 100 A et moins, et la hauteur de la chambre est de 220 mm ;Pour les circuits 45A et moins, deux tiroirs peuvent être installés côte à côte.La hauteur de la chambre de circuit 200A, 400A est généralement de 440 mm, celle de la chambre de circuit 600A est généralement de 660 mm.
Structure du système de plug-in :
Courant de boucle principale & GT ;À 630 A, le disjoncteur de type cadre de structure de type fiche est adopté et la vis est poussée pour terminer la connexion et la déconnexion avec le bus avec le levier de commande tremblant.D'autres composants électriques, à l'exception de l'interrupteur principal, sont fixés dans la chambre.
Structure du système fixe :
L'unité de mesure et l'armoire de condensateur électrostatique sont installées en mode fixe et tous les composants électriques sont installés sur la plaque de montage sur poutre du PDC.
