La dernière tendance de développement et la situation actuelle du transformateur de puissance
Le transformateur de puissance est l'un des équipements importants du système de transmission, de transmission, de transformateur et de distribution, ses performances et sa qualité
La quantité est directement liée à la fiabilité et à l’efficacité du fonctionnement du système électrique.
Un, variétés de transformateurs de puissance
(a) transformateur de distribution Le transformateur de distribution de petite et moyenne taille dans notre pays est à l'origine isolé à l'huile comme moyen isolant
Développé qualitativement ;Entrez dans le 20e siècle et les années 90, le transformateur de type sec dans notre pays avait des cheveux très rapides
Exposition.
(1) Transformateur de distribution immergé dans l'huile Transformateur de distribution série S9, transformateur de distribution série S11,
Transformateur de distribution à noyau de bobine, transformateur à noyau en alliage amorphe.Afin de compléter le fonctionnement du transformateur
Complet, fiable, maintenance plus simple, plus largement pour répondre aux besoins des utilisateurs, ces dernières années changement de type à immersion dans l'huile
La structure d'étanchéité du compresseur rend l'huile du transformateur complètement isolée de l'air ambiant, améliorant ainsi le transformateur
Fiabilité de la pression.À l'heure actuelle, les principales formes de scellage sont le scellage à l'air, le scellement à l'azote et le remplissage complet.
Type de joint d'huile.La part de marché des transformateurs scellés entièrement remplis d’huile augmente, et c’est dans l’isolation
Le changement de volume d'huile est compensé par la déformation élastique de la paroi ondulée du réservoir ou du radiateur à expansion.

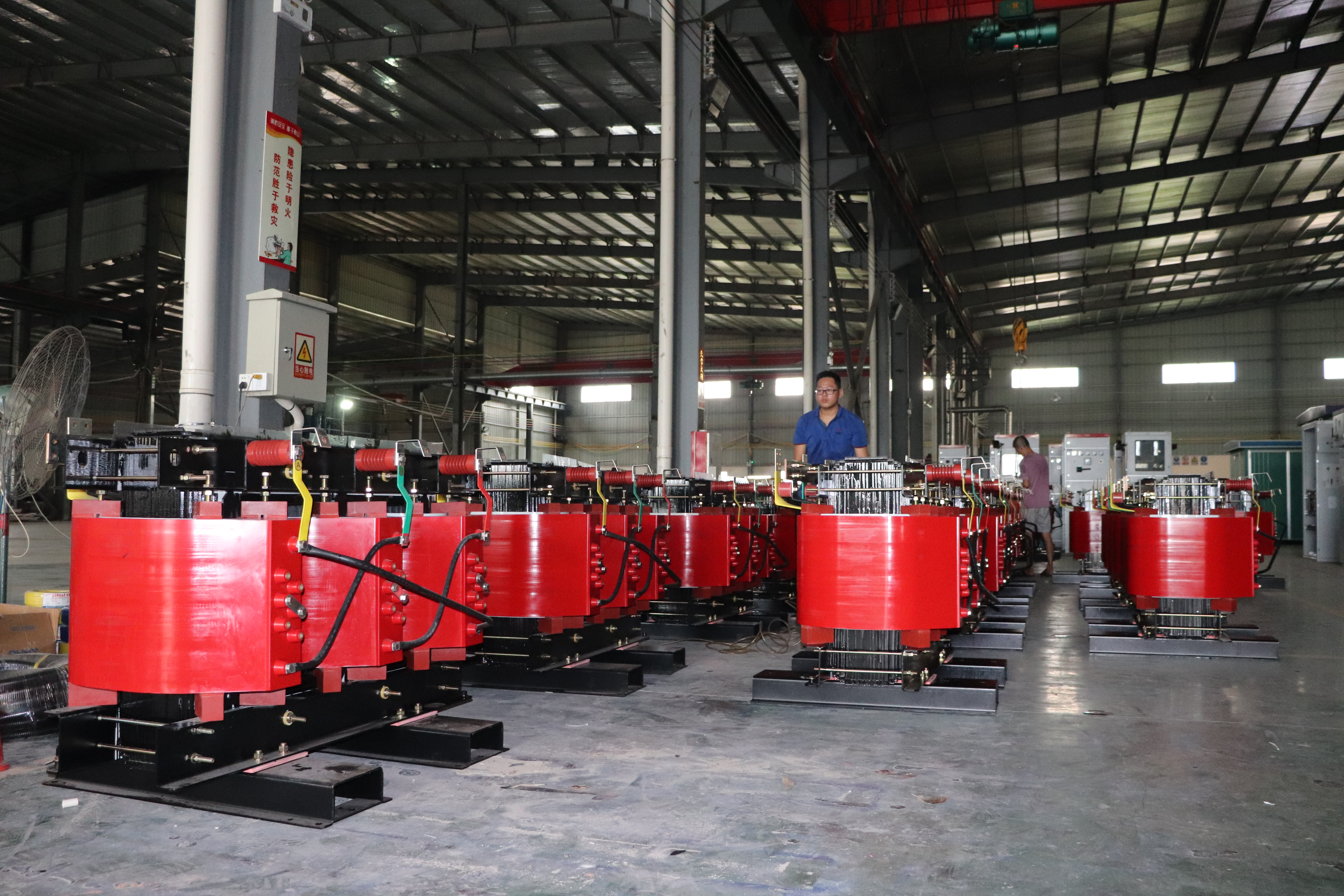

(2) Transformateur sec transformateur sec en raison de sa structure simple, de son entretien pratique et de sa prévention
Feu, inflammabilité et autres caractéristiques que la Chine a commencé à produire à partir de la fin des années 1950, mais au cours des 10 dernières années
Démarrez la production de masse.Il existe de nombreux types de transformateurs secs, principalement des transformateurs secs imprégnés et isolés.
Transformateur de type sec à isolation en résine époxy, deux types.
(2) transformateur de type boîte Le transformateur de type boîte a moins d'occupation, peut s'étendre jusqu'au centre de charge, réduire
Perte de ligne, amélioration de la qualité de l'alimentation électrique, emplacement flexible, belle apparence et autres caractéristiques, actuellement en ville
Un grand nombre d'applications dans les réseaux électriques 10Kv et 35kV.Actuellement, le transformateur à caisson utilisé dans notre pays est principalement européen
Transformateur de type boîte et transformateur de boîte américain, l'ancien transformateur en tant que composant distinct, c'est-à-dire le département électrique haute tension
Division, transformateur de distribution, distribution basse tension faisant partie de la trinité.Cette dernière structure est divisée en deux parties,
La partie avant est divisée en armoire de câblage, la partie arrière est divisée en réservoir d'huile de transformateur, enroulement, noyau de fer, interrupteur de charge haute tension,
Insérer un fusible, un fusible limiteur de courant de secours et d'autres composants sont placés dans le corps du réservoir.Il y a quelques
Le fabricant a déplacé le transformateur à noyau de bobine vers le transformateur en boîte, de sorte que le volume et la qualité du transformateur en boîte
Le rendement élevé, les économies d'énergie et le faible niveau sonore sont obtenus.
(3) Transformateurs de puissance haute tension et ultra haute tension. À l'heure actuelle, la Chine dispose d'un transformateur de 110 kV,
Capacité de production de transformateurs haute tension et ultra haute tension de 220 kV, 330 kV et 500 kV.Transformateur ultra haute tension
Le moyen d'isolation est encore principalement de l'huile isolée, selon les besoins du développement du réseau électrique, la technologie de production de transformateurs est positive
Ça s'améliore.Des transformateurs haute tension et ultra haute tension isolés au gaz SF6 sont en cours de recherche et de développement.
Deuxièmement, au niveau de la fabrication d'une manière générale, la technologie chinoise des transformateurs de puissance dans les années 1990
Le niveau initial, une petite partie du monde à la fin des années 1990 et les pays avancés étrangers
Ensuite, il existe encore un certain écart.
1, matériaux de base en fer dans les années 1970, Wuhan Iron and Steel Company dans l'introduction de la digestion et de l'absorption du froid japonais
Technologie de fabrication de tôles d'acier au silicium laminées à froid basée sur la production de tôles d'acier au silicium laminées à froid, dans les années 1990 et introduite
La technologie japonaise de fabrication de grains à haute perméabilité à la tôle d'acier au silicium laminée à froid (HI-B), produit davantage d'effet d'économie d'énergie
Bon matériau de noyau de transformateur de puissance.Mais parce que la quantité de produit ne peut pas répondre à la demande et au processus de production
Deux aspects du problème, toujours du Japon, de la Russie et de l'Europe occidentale et d'autres pays pour importer une partie de l'acier au silicium laminé à froid
Tranche.Dans le développement de matériaux en alliages amorphes pour le noyau des transformateurs de distribution, Chine dans les années 1990
Au début, l'ancien ministère des Machines, l'ancien ministère de la métallurgie, l'ancien ministère de l'électricité, la Commission nationale de planification, la Commission économique et commerciale d'État, l'ancien ministère d'État
Le comité scientifique a formé un groupe de travail spécial sur les matériaux de noyau en alliage amorphe et les transformateurs à noyau en alliage amorphe.
La conception et le processus de fabrication du matériau de base en alliage amorphe ont été étudiés en profondeur
Conformément aux exigences du plan initial, il a été produit à titre d'essai en 1994 avec une tension de 10 kV et une capacité de 160 ~ 500 kVA.
Le transformateur de distribution a été testé par des utilisateurs électriques et répond essentiellement aux exigences d'une application pratique.
Cependant, le processus de fabrication des matériaux en alliages amorphes doit encore être amélioré pour parvenir à une production de masse.
O. En 1998, la société Shanghai Trust a introduit la technologie de fabrication de la société américaine GE, en utilisant des matériaux amorphes américains
Le transformateur à noyau en alliage amorphe a été produit à partir du matériau en alliage.À l'heure actuelle, il peut produire une tension de 10 kV et une capacité de 50
~ 2 500 kVA, aucune perte de charge entre 34 et 700 W, perte de charge entre 870 et 21 500 W
Transformateurs à noyau en alliage de cristal, et ce matériau a été appliqué aux transformateurs secs en résine époxy,
Il favorise en outre l'amélioration du niveau de fabrication des transformateurs à noyau en alliage amorphe en Chine.Nous avons des
Les fabricants de transformateurs utilisent l'introduction de produits manufacturés à base de matériaux en alliage amorphe dans le fonctionnement du réseau électrique.
2, équipement d'outillage avant les années 1980, niveau technique des équipements de transformateur spéciaux en Chine, l'ensemble
Le corps est relativement bas, en plus de l'équipement de bobinage a une production en usine professionnelle, le reste de la grande majorité est
L'équipement relativement simple fabriqué par les entreprises, seules quelques-unes d'entre elles disposent d'une simple ligne de refendage pour le traitement du noyau de fer.
Dans les années 1980, l'industrie des transformateurs a commencé à introduire des équipements clés spéciaux avancés étrangers, tels que le fer
Ligne de coupe longitudinale du cœur, système de chauffage électrique basse fréquence, etc. Dans les années 1990, en raison du grand transformateur de type sec
Promotion de la force, introduction d'un lot d'équipement de coulée d'époxy et d'une machine d'enroulement de feuilles, plusieurs grandes usines de production ont également été citées
Dans le centre de traitement des pièces isolantes, le niveau de l’équipement de production de transformateurs s’est considérablement amélioré.domestique
Certains fabricants d'équipements spéciaux après digestion et absorption ont également développé des lignes de production verticales et horizontales et d'autres équipements spéciaux.
Ces équipements spéciaux domestiques, leur fonction et leurs principaux paramètres techniques atteignent ou sont proches des eaux internationales.
Ping, pour garantir la quantité de produits de notre transformateur, améliorer les performances techniques du transformateur, améliorer l'efficacité de la production
A joué un rôle crucial
3. Conception de processus de transformateur depuis près de 20 ans, pour immergé dans l'huile transformateur de 110 kV et en dessous de la tension
De nombreuses conceptions d'optimisation ont été réalisées, ont progressivement remplacé les normes 64, 73, 79, 86 et autres, actuellement mises en œuvre.
La norme 99 à la fin des années 1990 a formé une nouvelle série de transformateurs économes en énergie, rendant divers
Les pertes sont encore réduites, remplaçant la production de produits à forte consommation d'énergie.En 1998, le pays a continué à Ming
En effet, les anciens transformateurs des séries 64 et 73 fonctionnant sur le réseau doivent être éliminés et mis à jour, conformément à 1979.
Le transformateur de type S7 produit dans l'année standard doit également être arrêté.Construction de réseaux électriques urbains et ruraux de 1998 à 2001
Le transformateur de distribution S9, vigoureusement promu lors de la rénovation, est conforme à la norme nationale de 1999.En 2000 pour ouvrir
Au début, le transformateur à noyau de bobine était également utilisé dans la construction et la transformation des deux réseaux.
Dans le transformateur de type sec, sur la base d'un développement indépendant, introduction de l'Allemagne, de la Suisse et de l'Italie
La conception et la fabrication de 10kV, 35kV type sec séries de transformateurs pour de nombreuses entreprises au Portugal et dans d'autres pays
Et depuis longtemps, la production en série de transformateurs de type sec de 10 kV et 35 kV peut produire le plus
Qualité haute tension de 110 kV, capacité monophasée de transformateur sec de 10 500 kVA, la qualité du produit a été
Atteindre le niveau technique des produits similaires étrangers importés.
Dans la conception haute pression et ultra haute pression, en plus du développement de la science et de la technologie, développement indépendant, à l'avance
Depuis les années 1980, elle a également introduit Hitachi, Toshiba, ABB, Mitsubishi, Siemens, etc.
La technologie de fabrication de l'entreprise.Actuellement dans la fabrication de transformateurs uHV 500kV, de la majorité initiale
Dépendant des importations, le développement de produits peut désormais être très compétitif par rapport aux produits importés.Comme les trois
La construction du projet des Gorges nécessite l'introduction de la technologie de fabrication de transformateurs Siemens à la centrale hydroélectrique des Trois Gorges.
Application rive gauche de 84kVA triphasé fabrication de transformateurs, La Chine a avec la coopération étrangère, chacun supporte 30%
Autour de la part de la fabrication ;Pour la conception Siemens, les éléments clés de la technologie de fabrication ont pu être complétés
Maître, la rive droite des Trois Gorges utilisée dans la fabrication de transformateurs, l'application de la technologie Siemens, les exigences à respecter par le ménage
Cela crée les conditions de participation aux enchères.
Tout cela montre qu'après la réforme et l'ouverture, dans le domaine de la science et de la technologie des transformateurs de puissance, la technologie
Des résultats positifs ont été obtenus à l'avance, en matière de digestion et d'absorption, ainsi que d'innovation scientifique et technologique.Maîtriser différents types
Technologie de fabrication de transformateurs, amélioration des performances du produit, amélioration de la qualité du produit, raccourcissement de la semaine de développement du produit
Période, augmenter la production de produits, augmenter les variétés de produits ont joué un rôle positif.
Entreprises manufacturières à travers des années de construction de capitaux et de transformation technique, de sorte que l'industrie des transformateurs de puissance ait une grande
Changement, l'industrie chinoise de fabrication de transformateurs se rapprochera progressivement du niveau avancé mondial.4, avec la capacité de production
Avec le développement de l’industrie électrique, les fabricants nationaux de transformateurs de puissance ont réalisé des constructions et des transformations en fonction de la demande.
Selon des statistiques incomplètes, les fabricants nationaux de transformateurs de puissance en ont environ 2000, selon la fin « huit cinq »
Selon les statistiques de 900 grands fabricants, la capacité des transformateurs produits chaque année est d'environ 150 millions de kVA ;
En 2000, elle a produit plus de 300 000 transformateurs d'une capacité d'environ 180 millions de kVA (dont 10kV et 35kV)
Le niveau de tension représente plus de 90 % du nombre total d'unités), ce qui équivaut à plus d'un cinquième de la production totale mondiale.Peut dire,
La Chine est la production mondiale de transformateurs de puissance, mais aussi l'application de transformateurs de puissance.des pays
Il existe 7 fabricants avec une capacité de production de 500 kV, parmi lesquels 5 peuvent produire par lots avec une capacité de production annuelle
La capacité a dépassé 30 millions de kVA et la capacité de production annuelle au cours des deux dernières années est d'environ 20 millions de kVA, ce qui représente la production totale.
Environ 11 % ;Peut produire des fabricants de classe 220 kV en ont environ 25, les deux dernières années concernant la production annuelle
30 millions de kVA, soit près de 18 % de la capacité totale ;Il existe environ 100 fabricants capables de produire un niveau de 110 kV, le plus
Près de deux années de production annuelle d'environ 1 000 unités, d'une capacité de 30 millions de kVA, représentant également près de 18 % de la capacité totale, son
Dans la production annuelle de plus de 100 ensembles de fabricants ont un électricien Xinjiang TBEa, un transformateur d'équilibre, un transformateur, un transformateur, un huapeng, etc. 5
Maison;Il existe environ 100 fabricants de transformateurs de distribution secs d'une capacité de production supérieure à 100 kVA.
Les fabricants ont Shunde, Jinxiang, Xu Ji, Huapeng et autres 4.
Selon les statistiques de 2000, la production nationale de transformateurs secs de 16 millions de kVA représentait la production totale des transformateurs de puissance.
Près de 9 % (la capacité de production nationale est de 30 millions de kVA) ;Production d'une usine de transformateurs diélectriques SF6
La maison en a 3, principalement la production de produits de qualité tension 10kV, et la sortie est très petite, tension plus élevée, etc.
Le premier niveau est en cours de développement.Pour répondre aux exigences du réseau urbain et des zones résidentielles, il existe également certains fabricants de transformateurs enterrés ouverts
Début de la production.Il existe de nombreux fabricants de transformateurs boîtiers.Selon des statistiques incomplètes, il existe environ 600 fabricants.
La production annuelle est d'environ 7 000 ensembles, parmi lesquels environ 20 entreprises produisent chaque année plus de 200 ensembles.
Ces dernières années, l'objectif de développement de la technologie des transformateurs électroniques est léger et élevé.
Les produits à puce efficaces et à haute densité seront développés davantage.En raison des appareils électroménagers et électroniques
Avec le développement continu des équipements, la demande de transformateurs électroniques basse tension augmente, donc une grande clarté
Le transformateur de balayage de retour utilisé dans la télévision et l'affichage haute fréquence est devenu le principal domaine d'attention des fabricants, parmi lesquels
Il y aura une forte augmentation de la demande de transformateurs de balayage sans boucle ;Haute fréquence, faible perte, petite taille, faible
Le prix des transformateurs de puissance occupera également un marché important ;Perspectives du marché des transformateurs de puissance haute tension Danse du tambour。
À l'heure actuelle, la taille du marché mondial des transformateurs électroniques se maintient essentiellement entre 6 et 7 milliards de dollars américains.
En effet, cela représente environ 7,5 % du marché mondial total des composants électroniques.Parmi eux, la production et la consommation du Japon respectivement
Cela représente environ 43 pour cent et 40 pour cent du marché mondial, les États-Unis représentant respectivement environ 17 pour cent et 22 pour cent de la production et de la consommation.
La part de la production et de la consommation dans les autres pays et régions asiatiques a fortement augmenté, atteignant respectivement 13 % et 8 %.
Depuis l'adhésion de la Chine à l'OMC, la concurrence sur le marché national des transformateurs électroniques est fondamentalement dans un état stable,
N'a pas subi un impact important, car les produits de transformateur électronique nécessitent beaucoup de main-d'œuvre et pour l'utilisateur
Exiger des produits basés sur la production personnalisée.La spécification de la variété est nombreuse, le lot de production est nombreux, la quantité est grande, donc malade
Automatisation appropriée, production à grande échelle.Avec la concurrence de plus en plus féroce sur le marché, afin de réduire les coûts,
La production se déplace vers des zones à moindre coût.
À l'heure actuelle, la production chinoise de transformateurs électroniques présente les caractéristiques suivantes :
– La production de transformateurs moyenne fréquence est importante, le prix est bas et l’exportation est la principale, l’exportation entraîne sa rapidité
Développement.À l'heure actuelle, le prix moyen de l'industrie des transformateurs à fréquence intermédiaire dans les entreprises du système électronique chinois est de 0,626 yuans/
, mais le prix moyen départ usine de la plupart des entreprises se situe entre 0,20 et 0,30 yuans/unité, le plus élevé est de 1 yuan/unité
Les côtés gauche et droit.
Le produit étant principalement exporté, son prix est entièrement déterminé par le marché international.
Avec la popularité croissante des produits électroniques audio numériques et l'utilisation plus large des circuits intégrés, le nouveau
Type TV couleur n'a plus utilisé de transformateur audio, la part de marché du transformateur audio est en baisse.
– La demande du marché en transformateurs de puissance est en plein essor.Les transformateurs de puissance sont des produits à forte intensité de main d'œuvre, et
Ces dernières années, la demande des marchés intérieurs et étrangers est en plein essor et elle est devenue un développement rapide
Produit chaud.Selon les statistiques, la production de transformateurs de puissance dans la province de Taiwan devrait augmenter de 50 % ces dernières années.
Hong Kong connaîtra une croissance de 20 pour cent et l'Inde de 25 pour cent.Communications, ordinateurs, électronique grand public
Le produit est ses trois principaux marchés, parmi lesquels la croissance de la demande de communication jouera un rôle important dans la promotion, désormais tous
La demande annuelle de transformateurs de puissance à boule a dépassé 10 milliards de dollars et est orientée vers les côtés montés en surface, haute puissance et haute tension.
Le développement de la surface.
6 x 6,6 x 3,5 mm pour les écrans LCD et LCD japonais, ainsi que pour les consoles de jeux et les tuners
Transformateurs de puissance montés en surface série 2,6 × 5 × 277 mm, la production reste dans les zones à faible coût de main-d'œuvre
Déplacé, a apporté de bonnes opportunités au développement de la production nationale.– Surproduction de transformateurs à rétro-balayage.Ordres,
La baisse de la demande mondiale de récepteurs de télévision couleur a sérieusement affecté la production asiatique de transformateurs à balayage arrière.
La quantité.Chine Taiwan balaye le transformateur maintenant environ 6 fabricants et la grande majorité de la base de production
Vers le continent de la patrie.
Le transformateur à balayage arrière étant un produit à forte intensité de main-d'œuvre, il est difficile de le produire à Taiwan.
De plus, les moniteurs LCD n'utilisent pas de transformateurs à balayage arrière et leur développement est en avance sur les moniteurs CRT,
En conséquence, les entreprises chinoises ont commencé à produire des convertisseurs pour moniteurs LCD.Produits de transformateur de balayage arrière de Taiwan
Se concentre sur deux aspects :
La première consiste à développer un petit transformateur à balayage arrière pour les tubes cathodiques à col court.
Deuxièmement, pour améliorer la sensibilisation à la qualité, la plupart des fabricants devront obtenir les certifications UL, CSA, VDE, CE,
Les certifications telles que EMI et TCO constituent un objectif majeur pour améliorer la qualité des produits.
Actuellement, le Japon dispose d'un excédent de transformateurs à balayage arrière, principalement dû au Japon.
Les usines chinoises de l’entreprise sont surapprovisionnées.Avec un investissement important dans les entreprises de transformateurs à balayage sur le continent chinois
Dans l'industrie, la situation d'offre excédentaire va persister, on s'attend à ce que cette situation se poursuive pendant un certain temps.En raison de
Le prix des transformateurs balayeurs utilisés dans les récepteurs de télévision conventionnels et les moniteurs d'ordinateur est en baisse, et les fabricants japonais
Dédié aux produits à valeur ajoutée tels que les transformateurs à balayage arrière pour les téléviseurs à projection.Pour éviter la concurrence sur les prix
En revanche, la plupart des fabricants se sont tournés vers le marché des produits haut de gamme, à l'instar des sociétés japonaises d'électronique multimédia qui ont réorienté leur attention.
Transformateurs à balayage arrière de haute qualité pour récepteurs HDTV et moniteurs haute résolution.Les fabricants doivent maintenir son
La compétitivité internationale utilise activement la qualité de sa technologie pour développer des produits de haute qualité.JVC a développé
Cet article présente un transformateur à balayage qui intègre une technologie de conception haute tension et un circuit de contrôle, modifiant ainsi les propriétés du produit.
Oui, et en même temps réduire les coûts de production.Par exemple, HRCM11 est un système de modulation à large bande pulsée
Transformateur de balayage de type double focalisation, il est équipé d'un circuit de contrôle haute tension, sa fréquence de balayage horizontal jusqu'à
120 kHz.
Sur le marché des moniteurs PC, Hitachi a introduit un score ultra élevé pour le domaine CAO/FAO
Le transformateur de balayage pour le moniteur de résolution, qui a une fréquence de balayage horizontal jusqu'à 130 kHz, utilise un poly
Le potentiomètre focal effectue une modulation de focalisation dynamique.La plupart des entreprises visent à développer des rendements à faible perte
Transformateur de balayage, pour utilisation de récepteur de télévision à économie d'énergie, pour remplacer le transformateur de balayage traditionnel
La technologie du bobinage est également en cours de développement.
Heure de publication : 06 août 2021
