S11-M-100/10
SHENGTE
État de disponibilité: | |
---|---|
Quantité: | |

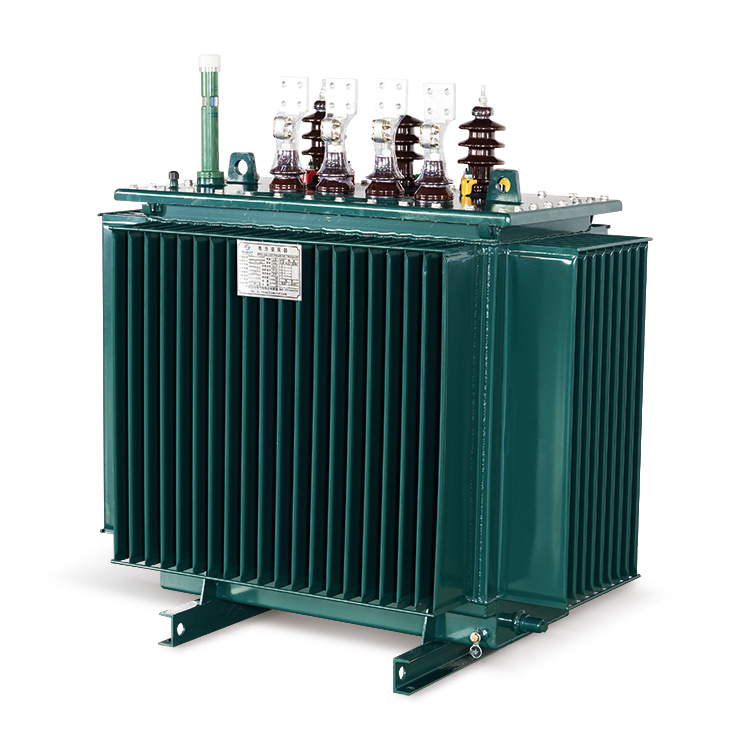

Le transformateur immergé dans l’huile utilise l’huile comme principal moyen d’isolation et s’appuie sur l’huile comme moyen de refroidissement.Il adopte une structure scellée pour isoler complètement l'huile du transformateur de l'air ambiant, rendant le fonctionnement du transformateur plus sûr, plus fiable et plus facile à entretenir.
Le noyau de fer du transformateur à faible perte d'énergie Shengte présente une structure stratifiée.En tirant parti d'une technologie de pointe et de processus de transformateurs immergés dans l'huile, combinés à l'expertise technique de notre entreprise, nous accordons la priorité à la fiabilité des produits.Cela entraîne des réductions significatives de la perte à vide et du courant à vide.
Caractéristiques:
1. Bobine à faible force de court-circuit axial : cette structure minimise la force de court-circuit axial, améliorant ainsi la capacité du transformateur à résister aux courts-circuits.
2. Structure de support hautement fiable : assure une compression fiable des parties supérieure et inférieure de la bobine, offrant une forte résistance aux courts-circuits.
3. Conception à faible densité de flux magnétique : réduit la perte à vide du transformateur et garantit que le flux magnétique du noyau reste insaturé pendant le fonctionnement, minimisant ainsi la distorsion de la troisième harmonique.
4. Boulons et écrous en acier inoxydable 304 : améliorent la résistance à la rouille de la surface du transformateur.
5. Anneaux d'étanchéité en caoutchouc de haute qualité : en adoptant les meilleures matières premières pour l'étanchéité du caoutchouc en Chine, nous prolongeons considérablement la durée de vie du transformateur.
Nos avantages:
1. Excellente dissipation thermique et intégrité structurelle : la bobine en spirale avec conduits d'huile longitudinaux offre une dissipation thermique supérieure, une faible fuite magnétique et une résistance mécanique élevée.De plus, la structure de support fiable améliore considérablement la capacité du transformateur à résister aux courts-circuits.
2. Noyau de fer efficace : le noyau de fer est composé de tôles d'acier au silicium empilées d'une épaisseur inférieure à 0,35 mm et d'une conductivité magnétique élevée.Cette conception réduit les pertes et le courant à vide, améliorant ainsi l'efficacité globale.
3. Matériaux d'isolation de haute qualité : les matériaux d'isolation utilisés ont une résistance élevée à la chaleur, permettant au transformateur de résister aux surtensions et aux surintensités pendant le fonctionnement, garantissant ainsi longévité et fiabilité.
4. Huile de transformateur supérieure : L’huile de transformateur présente une faible viscosité et d’excellentes propriétés de transfert de chaleur et d’isolation.Il protège efficacement le noyau de fer et les enroulements, réduit le vieillissement des matériaux isolants et prolonge la durée de vie du transformateur.
5. Réservoir d'huile durable et fiable : Le réservoir d'huile ondulé est fabriqué à partir de tôles d'acier laminées à froid de haute qualité sur une ligne de production dédiée.Sa surface subit un déshuilage, un dérouillage et une phosphatation avant d'être recouverte d'une peinture triple résistance (résistante à la pluie, à l'humidité et aux brouillards salins).Ce traitement améliore la fiabilité opérationnelle et la durabilité tout en réduisant les coûts de maintenance.
6. Bagues d'étanchéité efficaces : les bagues d'étanchéité sont fabriquées à partir de matériaux en caoutchouc de haute qualité, qui ralentissent efficacement le processus de vieillissement, isolent l'air extérieur et empêchent les fuites d'huile du transformateur.
Modèle | Capacité nominale (KVA) | Tension nominale (KV) | Connexion Méthode | Perte à vide (W) | Perte de charge (W) | Courant à vide (%) | Court-circuit Impédance (%) | ||
Haute tension | Plage de régulation de tension | Basse tension | |||||||
S11-M-30 | 30 | 6 6.3 10 10.5 11 | ±5% ±2×2,5% | 0.4 | Yyn0 Dyna11 | 100 | 630/600 | 1.5 | 4 |
S11-M-50 | 50 | 130 | 910/870 | 1.3 | 4 | ||||
S11-M-63 | 63 | 150 | 1090/1040 | 1.2 | 4 | ||||
S11-M-80 | 80 | 180 | 1310/1250 | 1.2 | 4 | ||||
S11-M-100 | 100 | 200 | 1580/1500 | 1.1 | 4 | ||||
S11-M-125 | 125 | 240 | 1890/1800 | 1.1 | 4 | ||||
S11-M-160 | 160 | 280 | 2310/2200 | 1 | 4 | ||||
S11-M-200 | 200 | 340 | 2730/2600 | 1 | 4 | ||||
S11-M-250 | 250 | 400 | 3200/3050 | 0.9 | 4 | ||||
S11-M-315 | 315 | 480 | 3830/3650 | 0.9 | 4 | ||||
S11-M-400 | 400 | 570 | 4520/4300 | 0.8 | 4 | ||||
S11-M-500 | 500 | 680 | 5410/5150 | 0.8 | 4 | ||||
S11-M-630 | 630 | 810 | 6200 | 0.6 | 4.5 | ||||
S11-M-800 | 800 | 980 | 7500 | 0.6 | 4.5 | ||||
S11-M-1000 | 1000 | 1150 | 10300 | 0.6 | 4.5 | ||||
S11-M-1250 | 1250 | 1360 | 12000 | 0.5 | 4.5 | ||||
S11-M-1600 | 1600 | 1640 | 14500 | 0.5 | 4.5 | ||||
S11-M-2000 | 2000 | 1940 | 18300 | 0.4 | 5 | ||||
S11-M-2500 | 2500 | 2290 | 21200 | 0.4 | 5 | ||||
S11-M-3150 | 3150 | 2730 | 24300 | 0.4 | 5 |
Guangdong Shengte Electric Co., Ltd., basé à Foshan, en Chine, est un fabricant de transformateurs réputé pour sa fiabilité et son service après-vente exceptionnel.Avec plus d'une décennie d'expérience, nous avons fourni des transformateurs de haute qualité et rentables pour des projets gouvernementaux et du secteur privé dans le monde entier, gagnant ainsi une réputation d'excellence.
Notre engagement envers la qualité est démontré par le respect des normes rigoureuses de nos clients allemands des services publics d'électricité, garantissant uniquement des solutions de la plus haute qualité.
S'étendant sur 10 000 mètres carrés, notre usine de Foshan est équipée d'équipements de production et de test de pointe, nous permettant d'offrir des solutions personnalisées, y compris des services OEM et ODM.Notre gamme de produits comprend des transformateurs immergés dans l'huile, des transformateurs de type sec moulés en résine, des transformateurs montés sur socle, des sous-stations préfabriquées, et bien plus encore.
Certifié par ILAC-MRA et CNAS, notre certificat CEI souligne notre engagement envers les normes de qualité internationales.De plus, nous détenons les certifications ISO9001, CE et de produits innovants, avec une recherche active du certificat UL pour démontrer davantage notre engagement en faveur de la conformité mondiale.
Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : Notre usine couvre une superficie de plus de 10 000 m2, nous pouvons produire 2000 transformateurs supplémentaires chaque année.
Q2 : Avez-vous les certifications et les rapports de tests pertinents ?
A2 : Oui, nous avons les certifications ISO9001 et CE et pouvons fournir les rapports de test conformément à la norme CEI.
Q3 : Quelle est la durée de la période de garantie ?
A3 : C’est 12 mois.
Q4 : Accepteriez-vous d’utiliser le logo du client ?
A4 : Oui, nous pouvons fournir des services OEM et ODM.
Q5 : Quel est le MOQ ?
A5 : C’est 1 ensemble.
Q6 : Quels sont les modes et conditions de paiement ?
A6 : Nous acceptons T/T, Western Union, PayPal, etc. Paiement anticipé de 30 % avant la production, paiement du solde de 70 % avant la livraison.
Q7 : Combien de temps est le délai de livraison ?
A7 : Généralement, cela prend 20 à 30 jours, cela dépend de la quantité commandée.
Q8 : Quelle est la norme du package ?
A8 : Caisse en bois ou emballage spécial selon les exigences du client.
