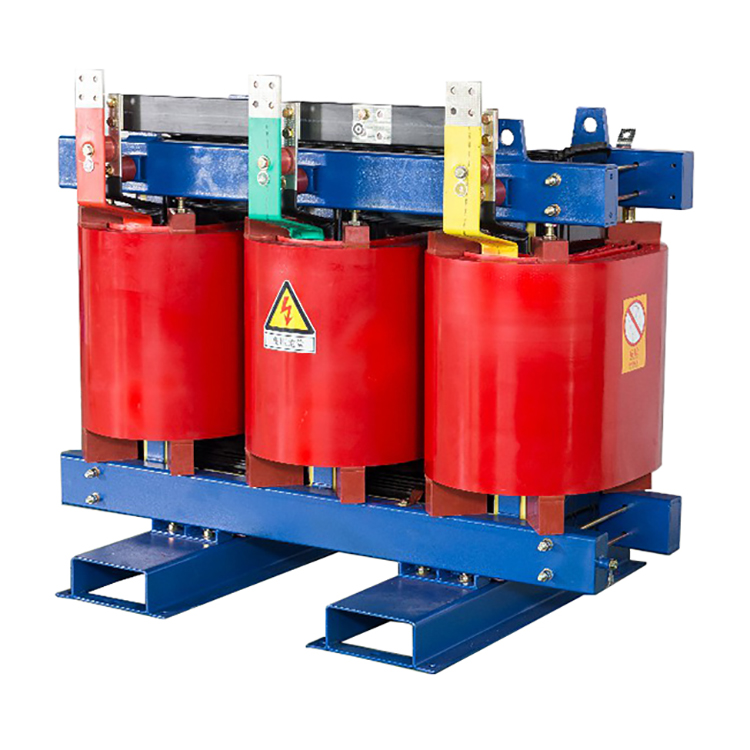

Processus de production d'un transformateur de type sec

Avant de faire notre transformateur sec, nous devons le concevoir.Lors de la confirmation de la conception du transformateur, nous devons prêter attention à l’enroulement et à l’isolation.Tout d'abord, confirmez si le dessin est conforme au produit de production, puis vérifiez le calibre du fil après avoir confirmé que sa capacité est correcte.Après avoir trouvé le calibre du fil, confirmez le nombre de tours.Deuxièmement, confirmez le mode de câblage.Le dessin haute tension doit être basé sur la dérivation, le nombre de tours de la dérivation, et le dessin basse tension doit être basé sur le mode d'enroulement, la longueur de la dérivation, la position de transposition, l'interne et diamètres extérieurs des enroulements, l'amplitude, etc. Ensuite, calculez la longueur et la largeur du cylindre de papier et du carton en fonction du diamètre intérieur de la bobine, puis découvrez la longueur de l'isolation d'extrémité à partir du numéro de dessin, y compris l'épaisseur du bloc de coussin du conduit d'huile et du conduit d'huile en papier ondulé, puis découvrez tour à tour l'anneau d'extrémité et l'isolation de l'arcade supérieure et inférieure.

La deuxième partie est le bobinage côté départ et l’isolation.Vérifiez le dessin pour confirmer la longueur de la prise.S'il s'agit d'un type en spirale, différentes échelles sont nécessaires.La longueur d'un conducteur de plus est mesurée pour ce dernier groupe que pour le premier groupe, afin de garder la sortie propre et belle.Une fois la tête pliée, une couche de papier ondulé doit être enveloppée en demi-plis.La tête doit avoir le même angle radian.Une fois la tête triée, le papier ondulé doit être enveloppé d'une épaisseur de 3 mm et la ceinture externe en tissu blanc doit être utilisée pour la reliure (la ceinture de serrage n'est pas utilisée et elle est facile à brûler pendant le soudage).

Avant d'enrouler le tambour de papier, mesurez le diamètre extérieur du moule avec un pied à coulisse et coupez le carton à rembourrer.Il est préférable de sélectionner un millimètre pour que le cylindre de papier cartonné soit rodé aux deux extrémités et enroulé étroitement avec la ceinture de serrage.Pendant le enroulement, l'assistant doit utiliser un marteau pour frapper fermement le long de la ceinture de serrage.

Lorsque l'isolation de l'extrémité de l'enroulement cylindrique est constituée de bandes de papier, le ruban en tissu droit est utilisé pour le lier sur le premier tour de fil et commencer à enrouler le premier tour.Le ruban en tissu (ruban de serrage) est serré sur la circonférence sous le tour du fil lors de l'enroulement.L'isolation d'extrémité doit être liée comme sur la figure 8. Serrez le ruban en tissu pour lier le premier tour et l'isolation d'extrémité ensemble.Relevez le ruban en tissu lors de l'enroulement du deuxième tour et appuyez dessus lors de l'enroulement du troisième tour, de manière à serrer la bobine d'extrémité en zigzag.L'enroulement du cylindre sera transposé une fois au milieu.Après transposition, une couche de papier ondulé doit être enveloppée et un bloc de carton d'un demi-millimètre doit être placé à l'intérieur et relié avec du ruban adhésif en tissu blanc.Pendant l'enroulement, les travailleurs auxiliaires doivent rester proches et contrôler la direction de l'amplitude.Du papier câble de 0,08 mm doit être utilisé pour trois couches d'isolation entre les couches, et le deuxième tour doit être connecté à la sortie.

Un carton d'un demi-millimètre doit être utilisé pour la séparation afin d'éviter d'endommager l'isolation.De plus, les ciseaux doivent être ajoutés à la couche inférieure.

A la fin, les deux sorties doivent être alignées.De même, la sortie et l'avant-dernier tour doivent être séparés par du carton et les deux sorties doivent être fixées.L'ensemble de la bobine doit être fixé avec une ceinture de serrage avant la coupe du fil.

L'enroulement en spirale est principalement un enroulement basse tension supérieur à 630 KVA et la sortie est la même que celle de l'enroulement cylindrique.Il convient de noter que la partie courbée de la sortie est comprimée avec une courroie de tension diagonale comme ceinture en tissu de tension avant jusqu'à l'extrémité de la sortie et attachée pour empêcher la sortie de sortir et la tension de la bobine.

Troisième test d'isolation de la bobine semi-finie.Après et pendant l'enroulement de la bobine basse tension, utilisez un multimètre pour mesurer l'isolation, principalement pour mesurer s'il y a un court-circuit entre les spires.

Quatrièmement, le pré-assemblage et le soudage de l'étain de plomb.

1. Préparation des leads

Lorsqu'il existe un dessin de pièce, les pièces doivent être traitées selon le parcours de traitement spécifié.

Le découpage doit être effectué en fonction de la taille du dessin et de la taille réelle, comme les fils de câble, le cuivre rond mince, etc., et des préparations de soudage doivent être effectuées, telles que l'aplatissement des pièces de soudage rondes en cuivre, la reliure des fils, l'aplatissement et le pré-soudage des pièces de soudage de câbles pénétrant dans le phosphore de cuivre, etc.

Enroulement : tout fil conducteur ou une section du fil conducteur qui peut être enveloppé à l'avance.

Pré soudure : la règle est la même que celle du papier d'emballage.Le soudage sur le corps de la machine doit être réduit autant que possible et des préparatifs avant et après le soudage doivent être effectués.

2. Soudage au fil de plomb ;

Chauffez la soudure.Lorsque la soudure est rouge foncé, commencez à ajouter une électrode de cuivre et de phosphore.Avec l'augmentation de la température, la fluidité de l'électrode de cuivre et de phosphore est accélérée et elle peut rapidement pénétrer dans les interstices.La soudure sera rouge vif.Arrêtez de chauffer lorsque l'électrode de cuivre et de phosphore est saturée et ajoutez de l'eau pour la refroidir lorsque le rouge disparaît.

3. Diriger l'assemblage général, le soudage et la liaison de l'isolation

La méthode de demi-recouvrement doit être adoptée pour l'isolation enveloppée des fils conducteurs configurés, c'est-à-dire que la longueur de recouvrement des premier et deuxième tours doit être égale à la moitié de la largeur du papier ondulé.Cela peut garantir que l’épaisseur de l’isolation est constante partout.Lors de la reliure, le endommagé

Nettoyez l'isolant puis enveloppez-le.L'isolation brûlée peut être court-circuitée.Nettoyez la surface de la barre de cuivre avant de souder la barre de cuivre.Après le soudage, recouvrez le corps de papier pour éviter que les scories de cuivre ne tombent dans la bobine et n'affectent l'isolation.

Cinquièmement, l'étiquetage.L'étiquette doit indiquer le numéro de travail du personnel d'enroulement haute et basse tension de la bobine, indiquant l'heure, la capacité de la bobine, le modèle, le calibre des fils haute et basse tension et le nombre de bobines.La haute tension a également une valeur de résistance CC.

Sixièmement, le paquet de bobines.Lors de l'assemblage de la bobine, enveloppez l'extrémité supérieure du noyau de fer avec du carton d'un demi-millimètre pour éviter de rayer la bobine.Lorsque la bobine tombe, une personne doit retirer le carton de l'ouverture supérieure de la bobine pour éviter qu'il ne soit entraîné vers le bas par la bobine.Si l'amplitude de la bobine est trop grande et la distance de phase trop faible, cirez la bobine ou séparez-la avec un carton (cirez le carton).

Septièmement, tests de produits semi-finis.L'objectif principal des tests de produits semi-finis est de vérifier l'isolation, le rapport de transformation et la résistance CC.

Huitièmement, l'assemblage général.Soulevez le noyau assemblé dans le réservoir d'huile du corps du transformateur.En cas de chute, alignez les boulons du coin inférieur et placez-les à plat.Insérez les boulons et appuyez dessus uniformément.Ne les serrez pas d'un coup, mais serrez-les plusieurs fois et uniformément.Le joint du câble en caoutchouc doit être scellé avec du mastic, fixé avec du fil de fer aux quatre coins du corps et retiré avec une pince une fois les autres vis fixées.

Ce qui précède est une explication détaillée du processus de production du transformateur de type sec, et j'espère qu'elle sera utile à tout le monde.
