(1) Selon le but
1. Transformateur de puissance, utilisé pour augmenter ou diminuer le système électrique.
2. Testez le transformateur pour générer de la haute tension et effectuez un test à haute tension pour les équipements électriques.
3. Les transformateurs d'instruments, tels que les transformateurs de tension et les transformateurs de courant, sont utilisés pour les instruments de mesure et les dispositifs de protection des relais.
4. Transformateurs spéciaux, transformateurs de four électrique pour la fusion, transformateurs redresseurs pour l'électrolyse, transformateurs de soudage pour le soudage, transformateurs de régulation de tension pour les tests, etc.
(2) Selon le nombre de phases
1. Les transformateurs monophasés sont utilisés pour les charges monophasées et les groupes de transformateurs triphasés.
2. Transformateur triphasé, utilisé pour augmenter et diminuer le système triphasé.
(3) Selon la forme d'enroulement
1. Les autotransformateurs sont utilisés pour connecter des systèmes électriques à ultra haute tension et de grande capacité.
2. Transformateurs à double enroulement, utilisés pour connecter des systèmes électriques à deux niveaux de tension.
3. Les transformateurs à trois enroulements sont utilisés pour connecter des systèmes électriques à trois niveaux de tension et sont généralement utilisés dans les sous-stations régionales des systèmes électriques.
(4) Selon la forme du noyau de fer
1. Transformateurs à noyau, utilisés dans les systèmes électriques à haute tension.
2. Transformateurs de type coque, transformateurs spéciaux pour courant élevé, tels que transformateurs de four électrique et transformateurs de soudage, etc.ou transformateurs de puissance pour instruments électroniques, téléviseurs, radios, etc. La structure en coque peut également être utilisée pour des transformateurs de puissance de grande capacité.
(5) Selon le fluide de refroidissement
1. Transformateurs immergés dans l'huile, tels que l'auto-refroidissement immergé dans l'huile, l'air immergé dans l'huile, l'eau immergée dans l'huile, la circulation d'huile forcée refroidie par air et l'eau, etc.

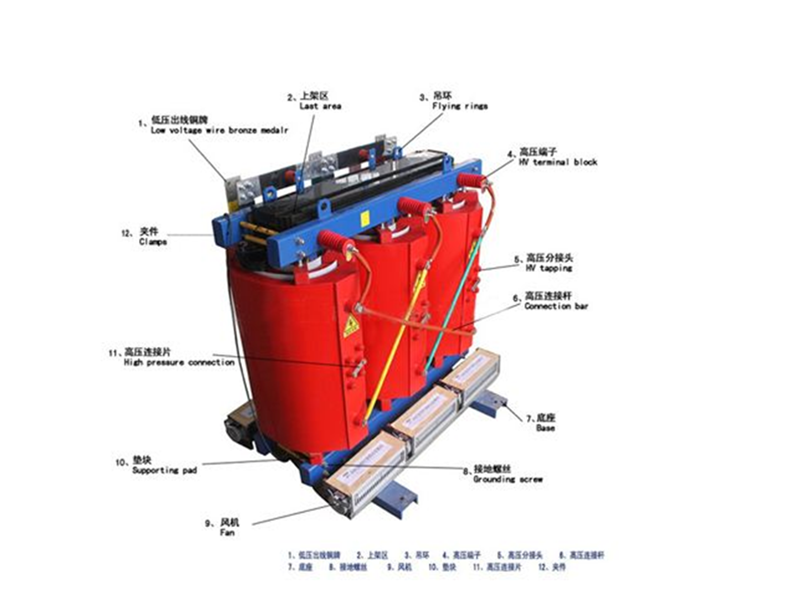

2. Les transformateurs de type sec dépendent de la convection de l'air pour le refroidissement.Ces transformateurs basse tension sans huile sont généralement refroidis par des ventilateurs et conviennent à la protection contre les incendies et à d'autres occasions.Pour les transformateurs basse tension utilisés dans le bâtiment de l'usine de l'unité de 600 MW, des transformateurs de type sec sont généralement utilisés pour les exigences de protection incendie.
3. Les transformateurs à gaz utilisent du gaz spécial (SF6) au lieu de l'huile de transformateur pour dissiper la chaleur.
4. Transformateur de refroidissement par évaporation, utilisez un liquide spécial au lieu de l'huile de transformateur pour l'isolation et la dissipation thermique.
