PRÉSENTATION DU PRODUIT

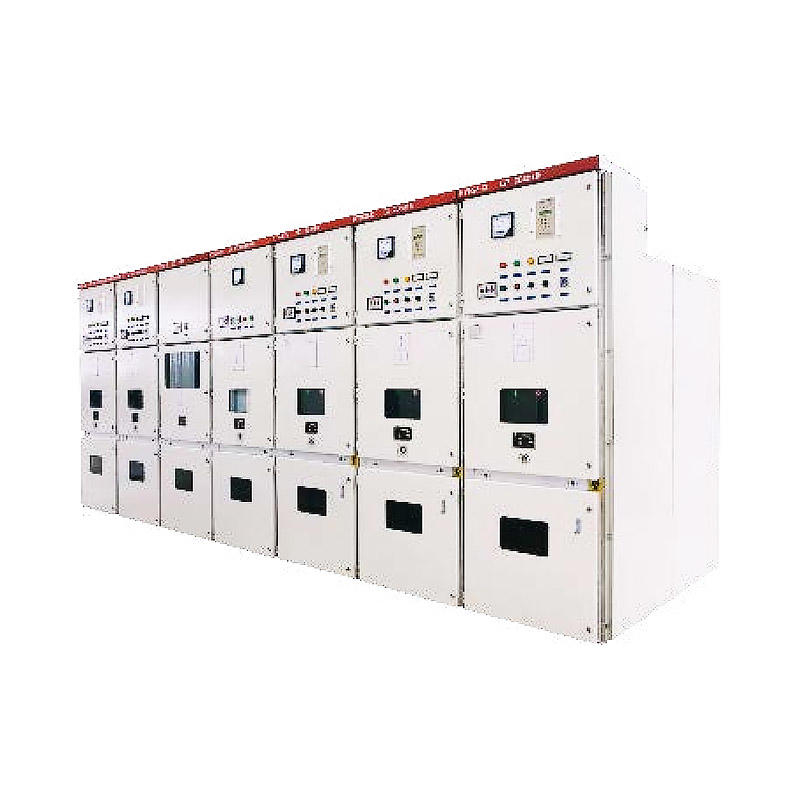

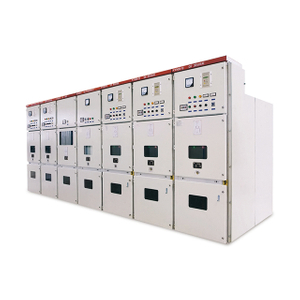

L'appareillage de commutation extractible blindé en métal d'intérieur KYN28A-12 est principalement utilisé dans les centrales électriques, les entreprises industrielles et minières, la distribution d'énergie et les sous-stations secondaires du système électrique, la transmission de puissance et le démarrage de grands moteurs.
Il est utilisé pour le contrôle, la protection, la surveillance et la mesure en temps réel.
Il a une fonction parfaite à cinq épreuves et peut être équipé d'un disjoncteur à vide domestique VS1 (ZN63A-12), d'un disjoncteur à vide VD4 produit par la société ABB, d'un disjoncteur à vide de type HS (ZN82-12) produit par la branche Shanghai Fuji Machine Switch Limited. , Disjoncteur à vide de type VEP (ZN96-12) produit par la branche Xiamen Huadian Switch Limited de la coentreprise sino-étrangère.
À l'heure actuelle, il est largement utilisé sur le marché 12KV.
TAILLE DE L'ARMOIRE
(Schéma standard de lignes d'entrée et de sortie aériennes ; schéma de lignes d'entrée et de sortie de câble)
1. Schéma standard de la ligne d'accès aux câbles GZS1 + et de l'armoire de contacts : 650 x largeur, 1 500 x profondeur, 2 300 x hauteur ;Espacement des phases de 150 mm ;Espacement des phases de 210 mm pour l'armoire GZS1 de largeur 800 ;Espacement des phases de 275 mm pour une largeur d'armoire de 1000.
A. Compartiment de bus
B. Salle des disjoncteurs
C. Salle des câbles
D. Salle d'instruments
CARACTÉRISTIQUES DU PRODUIT
| Projet | Unité | Données |
| Tension nominale | KV | 12 |
| Tension de tenue à la fréquence industrielle pendant 1 min (niveau d'isolation nominal) | KV | 42 (relativement et interphase) 48 (fracture isolée) |
| Tension de tenue aux chocs de foudre (niveau d'isolation assigné) | KV | 75 (relativement et interphase) 85 (fracture isolée) |
| Fréquence nominale | Hz | 50 |
| Courant nominal du bus principal | A | 630 1 250 1 600 2 000 2 500 3 150 4 000 |
| Courant nominal du bus secondaire | A | 630 1 250 1 600 2 000 2 500 3 150 4 000 |
| Courant thermiquement stable 4S | KA | 16 20 25 31,5 40 |
| Courant stable dynamique nominal | KA | 40 50 63 80 100 |
| Niveau de protection | Le boîtier est IP4X et le compartiment et la porte sont IP2X à l'ouverture |
