| Quantité: | |
|---|---|
UTILISATION DU PRODUIT

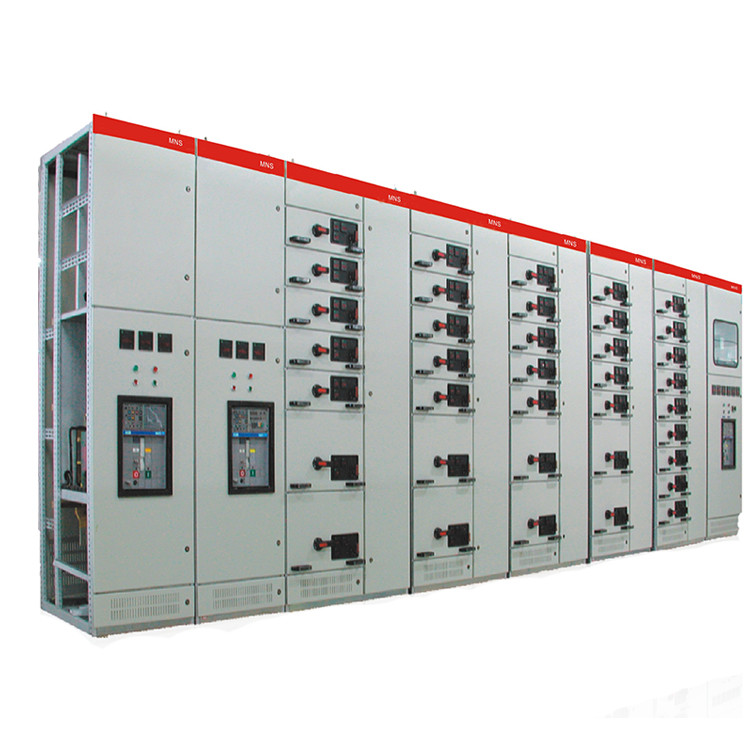

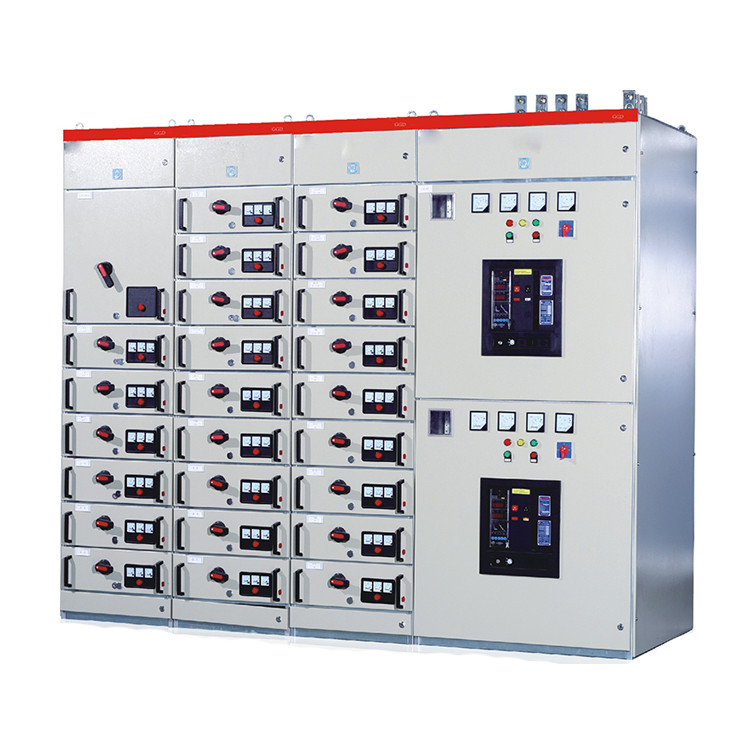

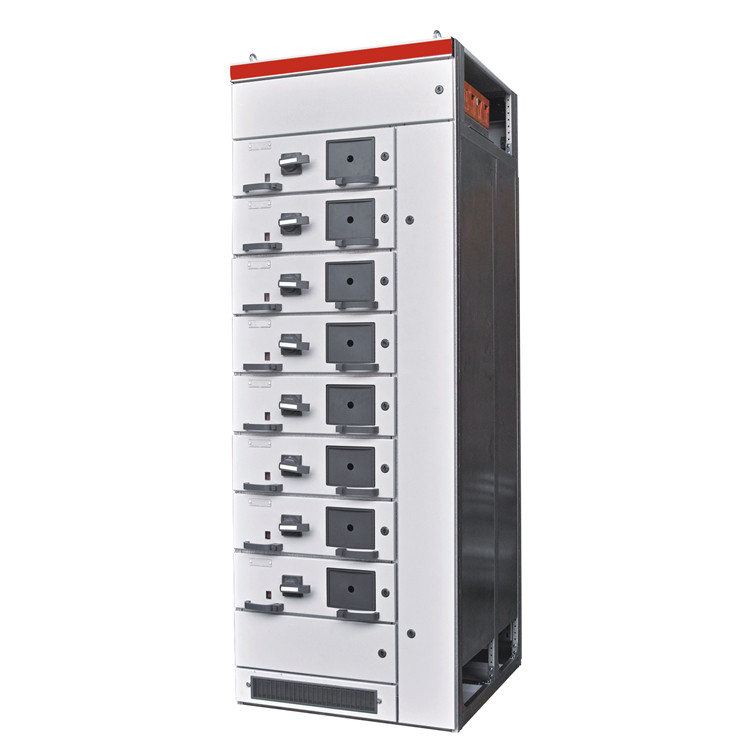

L'appareillage extractif basse tension GCS convient à la conversion de puissance, à la distribution et au contrôle des systèmes de distribution basse tension tels que les centrales électriques, les sous-stations, les départements pétrochimiques, les usines, les entreprises minières, les hôtels et les immeubles de grande hauteur, les centres de distribution d'énergie et de contrôle de moteurs, compensation de capacité, etc.
Il peut répondre aux besoins particuliers de l'interface informatique dans les situations de consommation d'énergie telles que les centrales électriques de grande capacité unique, les centres de contrôle d'énergie basse tension et les centres de contrôle de moteurs dans les industries pétrochimiques à grande échelle.
L'appareil est une nouvelle armoire électrique d'extraction basse tension conçue selon les principes de sécurité, d'économie, de raisonnabilité et de fiabilité, conformément aux exigences des superviseurs, des utilisateurs et des services de conception du ministère de l'Électricité, afin de répondre aux besoins de augmentation de la capacité, interface informatique, contrôle centralisé de l'alimentation, maintenance de sécurité pratique et réduction du temps de gestion des accidents sur le marché de l'électricité en développement.Le produit présente les caractéristiques de rupture, de capacité de connexion élevée, de bonne stabilité dynamique et thermique, de schéma électrique flexible, de combinaison pratique, de série, de forte praticabilité, de structure nouvelle et de niveau de protection élevé.Il peut être utilisé comme produit de remplacement d’un appareillage extractif basse tension.
CARACTÉRISTIQUES DU PRODUIT
A. L'armoire a une bonne résistance et rigidité.L'armoire GCS utilise de l'acier 8MF.Son épaisseur, son matériau et sa section transversale de forme sont beaucoup plus grands que les autres aciers pour armoires, de sorte que la résistance et la rigidité de l'acier 8MF sont bien meilleures.
B. Le courant de tenue à court terme du bus horizontal et du bus vertical atteint 80 kA/1S, et le courant de tenue de crête atteint 176 kA/0,1, ce qui est plus élevé que les autres appareillages de commutation.
C. L'interrupteur sélectionné par l'armoire C. GCS peut être équipé de divers disjoncteurs produits au pays et à l'étranger selon les besoins des clients.
L'armoire D. PC peut être équipée de trois commutateurs jusqu'à 1 600 A, ce qui peut réduire la surface occupée et le coût de construction.L'armoire MCC peut être composée de cinq unités fonctionnelles différentes (0,5, 1, 1,5, 2, 3 unités).(La structure de l'unité peut être divisée en type standard et en type économique au choix des utilisateurs.) L'entrée, l'extraction et l'arrêt des tiroirs sont tous réalisés par une seule poignée du système d'exploitation.Étant donné que l'armoire de bus horizontale est placée à plat derrière elle, les câbles supérieur et inférieur disposent de canaux d'accès, ce qui résout le problème de l'impossibilité de placer ou de retirer les anciens produits de l'armoire.Les composants et accessoires électriques installés dans l’armoire sont fabriqués par le fabricant et disposent d’un système d’assurance qualité parfait.
CARACTÉRISTIQUES DU PRODUIT
L'appareil est conforme à la norme IEC439-1 « Appareillage de commutation et équipement de contrôle basse tension », GB7251.1 « Appareillage de commutation et équipement de contrôle basse tension », ZBK36001 « Appareillage de commutation débrochable basse tension » et à d'autres normes.
CARACTÉRISTIQUES:
A. Résistance et rigidité du cabinet.L'armoire GCS utilise de l'acier 8MF, son matériau en tôle est épais, le matériau et la forme de la section sont utilisés par rapport aux autres modèles en acier de type arche beaucoup plus grands. Par conséquent, la résistance et la rigidité de l'acier 8MF sont bien meilleures.
B. Le courant de tenue de courte durée du jeu de barres horizontal et du jeu de barres vertical atteint 80 kA/1S, et le courant de tenue de crête atteint 176 kA/0,1, ce qui est plus élevé que les autres armoires de commutation.
L'armoire C. GCS peut être équipée de divers disjoncteurs produits au pays et à l'étranger selon les besoins du client.
D. L'armoire PC peut être équipée de trois commutateurs de 1 600 A et moins pour réduire l'espace au sol et les coûts de construction.L'armoire MCC peut être composée de cinq unités fonctionnelles différentes de 0,5, 1, 1,5, 2 et 3 unités (la structure de l'unité est divisée en type standard et type économique au choix des utilisateurs).L'insertion, l'extraction et l'arrêt du tiroir sont réalisés par une poignée du système de commande.Étant donné que l'armoire de jeux de barres horizontale est placée à plat, le compartiment à câbles dispose de passages d'accès au-dessus et au-dessous, ce qui résout le problème de l'impossibilité de retirer les anciens produits.Les composants et accessoires électriques installés dans l'armoire sont produits par le fabricant et disposent d'un système d'assurance qualité parfait.
| Tension nominale V | 380 | |
| Fréquence nominale Hz | 50（60） | |
| Courant nominal A | Barre omnibus horizontale | ≤ 4000 |
| Barre omnibus verticale | 1000 | |
| Courant de tenue à court terme nominal du bus kA(1S) | 50, 80 | |
| Courant de tenue de crête nominal du bus kA (0,1 S) | 105, 176 | |
| Tension assignée d'isolement V | Système triphasé à quatre fils | 660（1000） |
| Système de bus | Système triphasé à cinq fils | A, B, C, PEN |
| Tension d'essai de fréquence d'alimentation V (1 min) | Circuit principal | A, B, V, PE, N |
| Tension nominale du circuit auxiliaire V | Circuit auxiliaire | 2500 |
| Circuit principal | 1760 | |
| Niveau de protection | -220, 380 | |
| Dimension extérieure largeur x profondeur x hauteur | -110, 220 | |
| IP30, IP40 | ||
| （400.600.800.1000）x（600.800.1000）x2200 |
Remarque : les dimensions et le poids du produit sont des données pour une certaine période de temps et peuvent changer en raison d'améliorations de conception.
