PRODUIT UTILISER

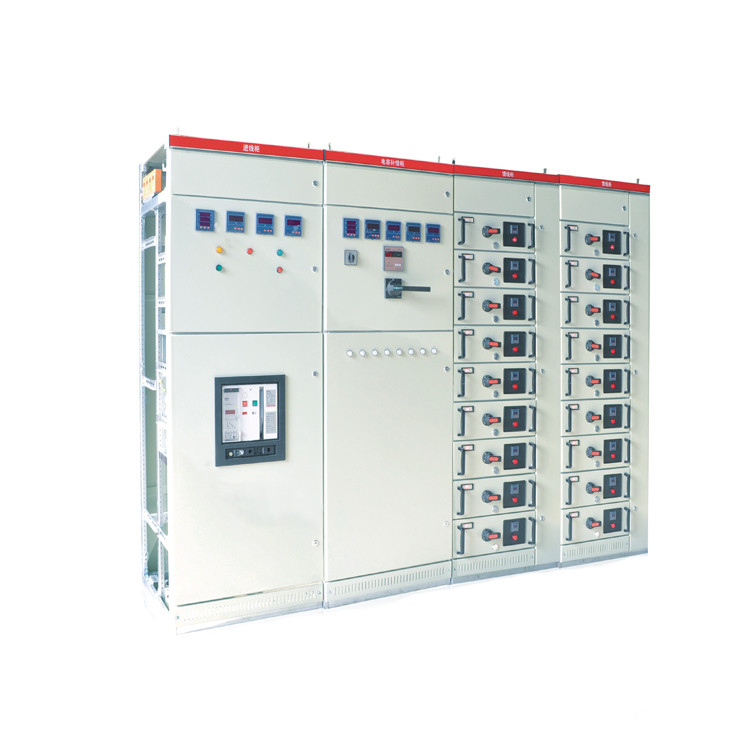

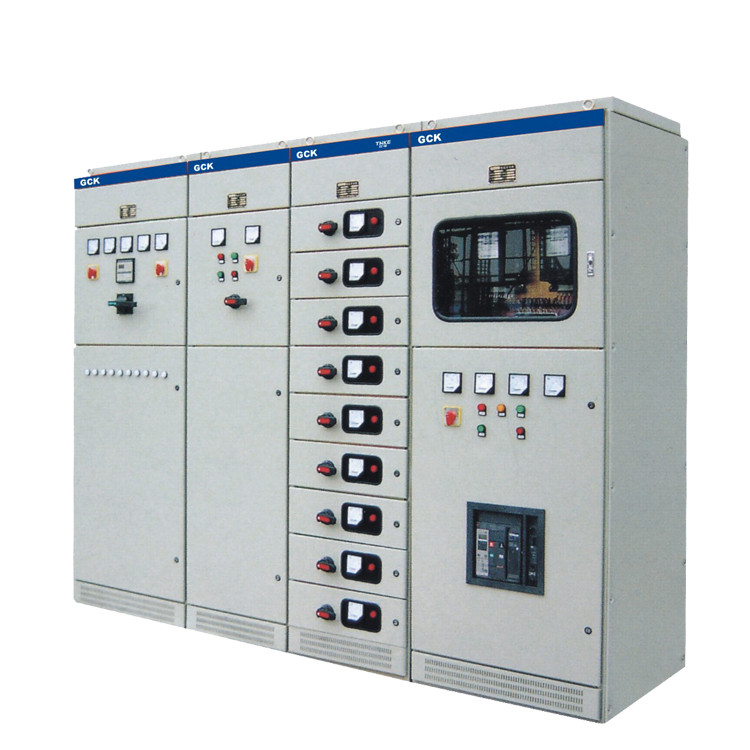

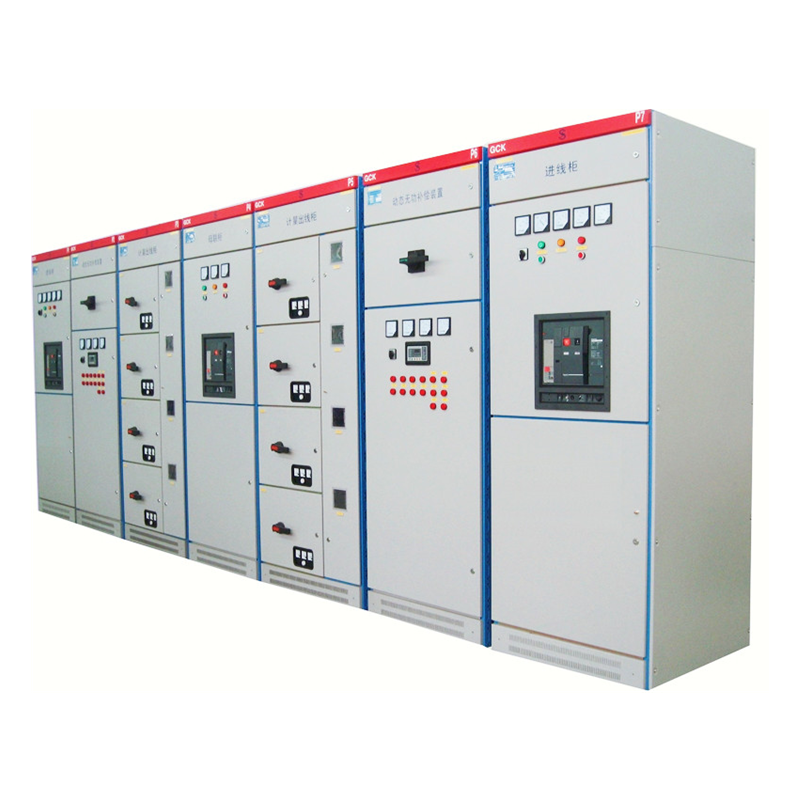

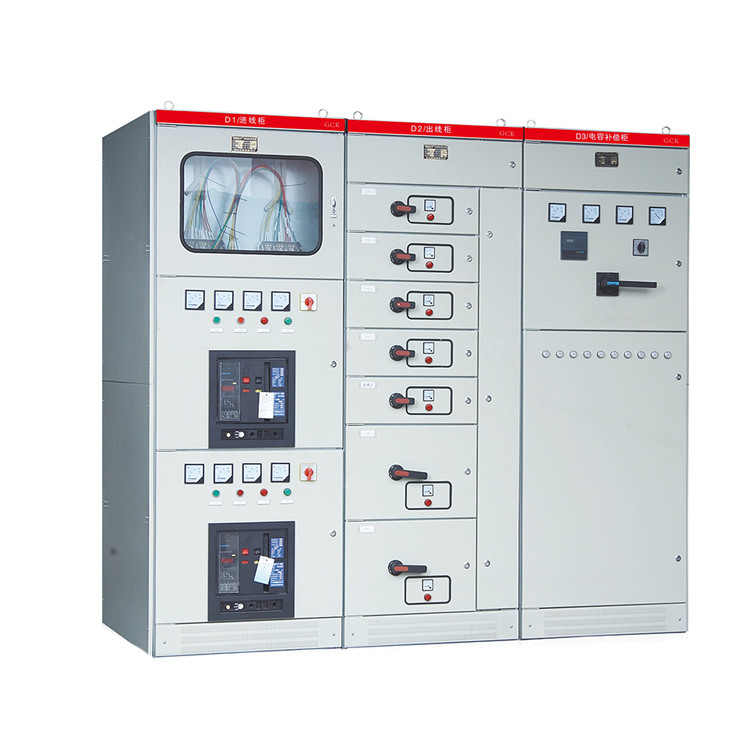

L'appareillage d'extraction basse tension GCK (L) est composé d'une armoire de centre de distribution d'énergie (PC) et d'un centre de contrôle de moteur (MCC).
Il convient aux utilisateurs de puissance tels que les centrales électriques, les sous-stations, les entreprises industrielles et minières comme AC 50 Hz, tension de fonctionnement maximale à 660 V, courant de fonctionnement maximal à 3150 A, système de distribution, comme distribution d'énergie, commande de moteur et conversion de puissance d'équipement de distribution d'éclairage.Distribution et contrôle.
CARACTÉRISTIQUES DU PRODUIT
Le cadre de l'armoire est soudé en acier de forme spéciale offrant une bonne résistance et rigidité.
Les trous de montage du rack et des pièces sont fabriqués selon un module de 20 mm.
Les parties structurelles internes sont galvanisées et les parties externes (crémaillères et serrures de porte) sont phosphatées et pulvérisées avec de la poudre époxy électrostatique.
La structure de l’armoire d’alimentation PC est similaire à celle de l’armoire d’alimentation.Lorsque le courant d'alimentation est de 630 A ~ 2 000 A, chaque armoire peut être équipée de deux boucles et installée de haut en bas.
Dans l'armoire du centre de puissance (PC), la partie supérieure est la zone de bus horizontale et la partie inférieure est la salle des disjoncteurs.Le disjoncteur peut être équipé de la série nationale ME, de la série CW1, etc.Il peut également être équipé de toutes sortes de disjoncteurs produits à l'étranger, tels que ceux produits par la société ABB, selon les besoins des clients. Disjoncteurs série E, série M produits par Schneider et disjoncteurs intelligents.
Système de bus : le bus du corps de l'armoire adopte un système triphasé à cinq fils, un bus unique lorsque le courant nominal du bus horizontal est de 1 250 A ou moins, un bus double lorsque le courant nominal du bus aquatique est supérieur à 1 250 A, un bus horizontal entre l'armoire et l'armoire. est construit par des blocs de connexion, le bus vertical est scellé par une plaque galvanisée et une plaque de plexiglas transparente, et un déflecteur interne est utilisé pour limiter la diffusion de l'arc.Le bus neutre est placé à l'avant du dessus de l'armoire et le bus de protection (PE) est placé au bas de l'armoire, qui est relié au panneau de séparation et à la porte du corps de l'armoire, assurant ainsi la continuité de la mise à la terre.

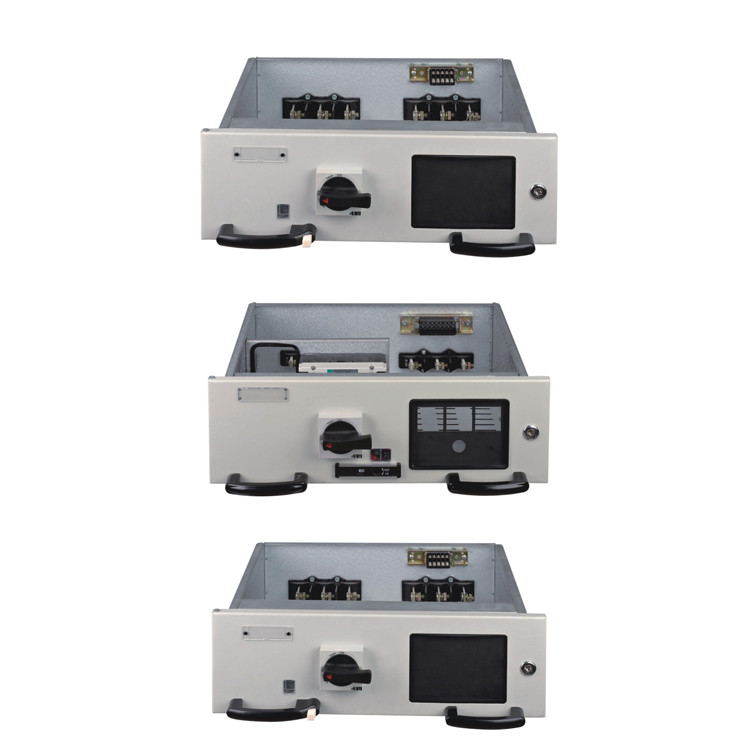

L'armoire et l'armoire à tiroirs des schémas fixes tels que la compensation de capacité et la mesure ont la même forme d'apparence et la même position de bus horizontal, garantissant ainsi que l'armoire à tiroirs et l'armoire fixe peuvent être utilisées côte à côte.
Il y a des fenêtres de ventilation naturelle en bas et en haut de l'armoire électrique sans réduire le niveau de protection de la coque.
Le niveau de protection de la coque de l'armoire est IP4.
CARACTÉRISTIQUES DU PRODUIT
| Fréquence de fonctionnement nominale (Hz) | 50 | |
| Tension de fonctionnement nominale (V) | 380 | |
| Tension d'isolement nominale (V) | 660 | |
| Courant de fonctionnement nominal maximum (A) | Barre omnibus horizontale | 630-4000 |
| Barre omnibus verticale | 1600 | |
| Courant de tenue nominal maximum à court terme | Barre omnibus horizontale | 80 kA (valeur efficace)/1 s |
| Barre omnibus verticale | 50 kA (valeur efficace)/1 s | |
| Courant de tenue de crête nominal maximum | Barre omnibus horizontale | 170kA |
| Barre omnibus verticale | 110 kA | |
| Connecteur du circuit principal (A) | 200/400/630 | |
| Connecteur de circuit auxiliaire (A) | 10 | |
| Fréquence d'alimentation 1 minute (A) | 2500 | |
| Capacité maximale du moteur de commande (kW) | 155 | |
| Niveau de protection | IP30 ~ IP40 | |
| Mode de fonctionnement | Local, à distance, automatique | |
