UTILISATION DU PRODUIT

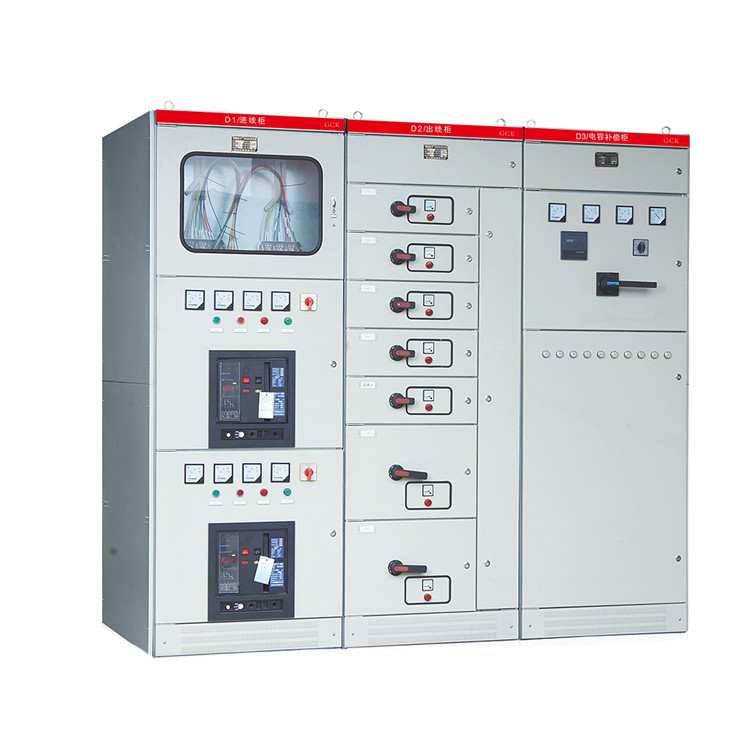

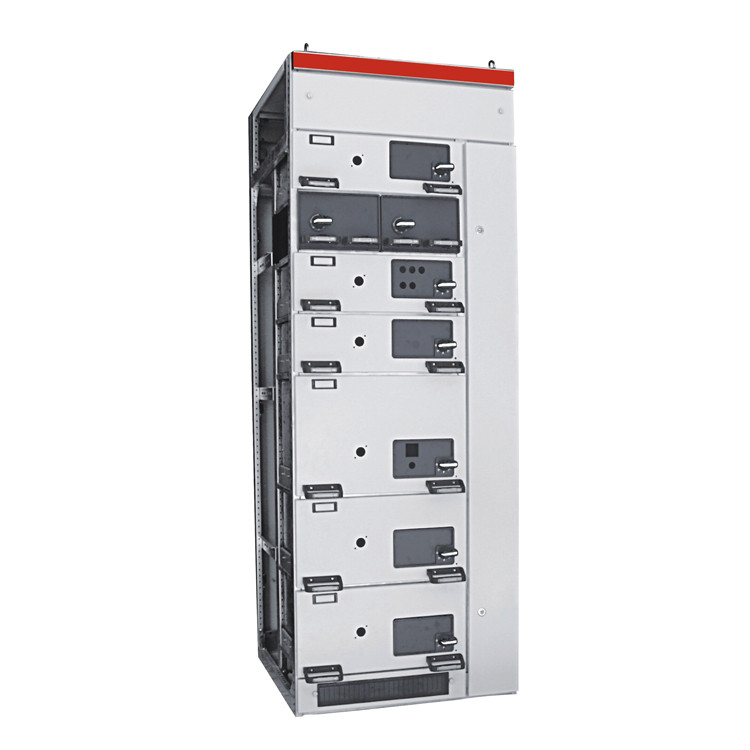

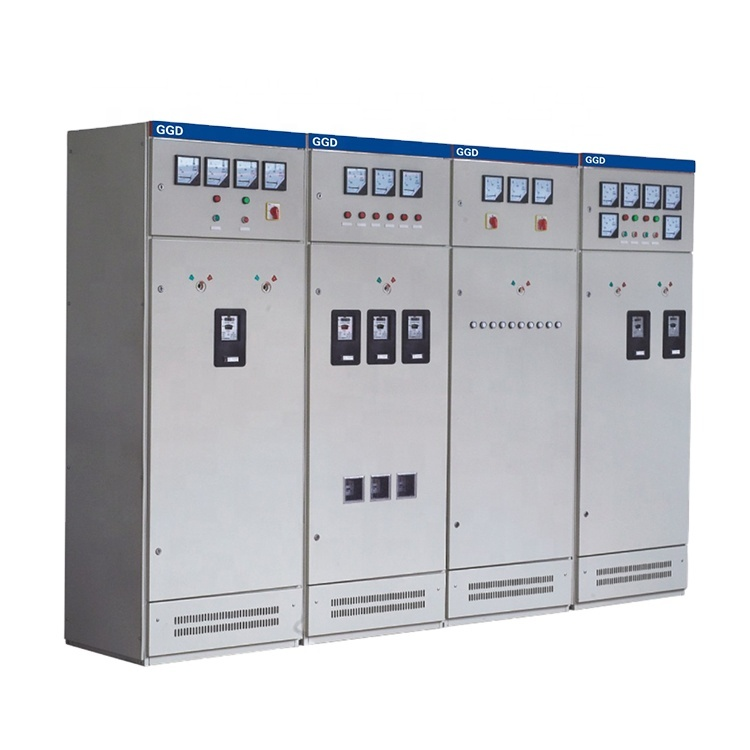

L'armoire de distribution basse tension GGD AC convient à 50Z AC, tension de fonctionnement nominale 380 V, courant de fonctionnement nominal 3150A, série de distribution pour centrale électrique, sous-station, usine et entreprises minières, etc. matériel d'éclairage et de distribution.
L'armoire de distribution basse tension GGD AC est un nouveau type d'armoire de distribution basse tension conçue conformément aux exigences du superviseur du ministère de l'Énergie, du grand nombre d'utilisateurs d'énergie et des services de conception, et conformément aux principes de sécurité. , économie, rationalité et fiabilité.Le produit présente les caractéristiques d'une capacité de section élevée, d'une bonne stabilité dynamique et thermique, d'un schéma électrique flexible, d'une combinaison pratique, d'une série, d'une forte praticabilité, d'une structure nouvelle et d'un niveau de protection élevé.Il peut être utilisé comme produit de remplacement d’un appareillage basse tension.
L'armoire de distribution basse tension GGD AC est conforme à la norme CEI 439 « Ensemble complet d'appareillage de commutation et d'équipement de contrôle basse tension », GB7251.1 « Appareillage de commutation et équipement de contrôle basse tension, partie complète I : test de type et équipement de test de type de pièce, ensemble complet » et d'autres normes.
CARACTÉRISTIQUES DU PRODUIT
A. Le corps de l'armoire de distribution basse tension A. GGD AC se présente sous la forme d'une armoire générale et le cadre est en acier formé à froid 8MF (ou 8MF modifié) soudé et assemblé localement.Les pièces de cadre et les pièces de support spéciales sont fournies par l'usine de production de profilés d'acier à point fixe pour garantir la précision et la qualité du corps de l'armoire.Les composants de l'armoire générale sont conçus selon le principe du module et disposent de trous d'installation de matrice de 20 mm.Le coefficient universel est élevé, ce qui peut permettre à l'usine de réaliser la pré-production, de raccourcir le cycle de production et d'améliorer l'efficacité du travail.
B. Conception de l'armoire GGD, prenant pleinement en compte les problèmes de dissipation thermique lors de l'utilisation de l'armoire, il existe différents nombres de trous de dissipateur thermique aux deux extrémités de l'armoire.Lorsque les composants électriques de l'armoire sont chauffés, la chaleur monte et se décharge à travers les trous de fente supérieurs, tandis que l'air froid complète continuellement les trous de fente inférieurs dans l'armoire pour que l'armoire scellée forme un canal de ventilation naturel de bas en haut, ainsi afin d'atteindre l'objectif de dissipation thermique.
C. Armoire GGD selon les exigences de la conception de produits industriels modernes, la méthode du rapport de section dorée est utilisée pour concevoir la forme de l'armoire et la taille de la cloison de chaque pièce, de sorte que l'armoire soit belle et élégante, avec un nouveau look.
D. La porte de l'armoire est reliée au cadre par une charnière mobile rotative, ce qui est pratique pour l'installation et le démontage.Il y a une bande de caoutchouc de montagne intégrée dans le pli de la porte.La bande entre la porte et le cadre a une certaine course de compression lorsqu'elle se ferme, ce qui peut empêcher la porte d'entrer en collision directement avec l'armoire et améliorer également le niveau de protection de la porte.
E. Les portes des instruments équipées de composants électriques sont reliées au cadre avec plusieurs fils de cuivre souples.Les raccords de l'armoire sont reliés au cadre par une vis moletée et l'ensemble de l'armoire constitue un circuit complet de protection de mise à la terre.
F. La couche de finition de l'armoire est composée de peinture à pâtisserie en polyester de forme orange ou de poudre époxy.Il a une forte adhérence, une bonne texture et un ton mat.Il évite l'effet éblouissant et crée un environnement visuel plus confortable pour le personnel de service.
G. Le couvercle supérieur du corps de l'armoire peut être retiré si nécessaire pour faciliter l'assemblage et le réglage du jeu de barres principal sur site.Les quatre coins de l'armoire sont équipés d'anneaux de levage pour le levage et le transport.
H. Le niveau de protection de l'armoire est IP30.Les utilisateurs peuvent choisir entre IP20 et IP40 en fonction des exigences de l'environnement d'utilisation.
CARACTÉRISTIQUES DU PRODUIT
| Modèle | Tension nominale (V) | Courant nominal (A) | Courant assigné de coupure en court-circuit (kA) | Résistance électrique nominale à court terme (IS) (kA) | Courant de tolérance de crête nominal (kA) | |
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
