Caractéristiques

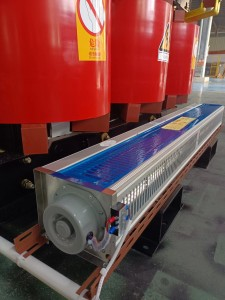

1. Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut fonctionner à une charge nominale de 120 % sous refroidissement par air forcé.
2. Il a de bonnes performances de résistance à l'humidité et peut fonctionner normalement sous 100 % d'humidité.Il peut être mis en service sans pré-séchage après l'arrêt.
3. Il est sûr à utiliser, résistant au feu, non polluant et peut être installé directement dans le centre de distribution.
4. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr du transformateur.
5. Installation simple et sans entretien et faible coût d’exploitation global.
6. Selon la recherche opérationnelle des produits mis en service, la fiabilité des produits a atteint le niveau avancé international.

Transformateurs de type sec : reposent sur la convection de l'air pour le refroidissement, généralement utilisés pour l'éclairage local et les circuits électroniques.Équipements mécaniques et autres transformateurs,

dans le système électrique, généralement des transformateurs de machines à vapeur, des transformateurs de chaudière, des transformateurs d'élimination des cendres, des transformateurs de dépoussiérage, des transformateurs de désulfuration, etc.

sont des transformateurs de type sec avec des rapports de 6 000 V/400 V et 10 KV/400 V pour des charges avec une tension nominale de 380 V.En termes simples, le transformateur de type sec est un transformateur dont le noyau

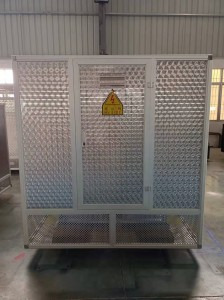

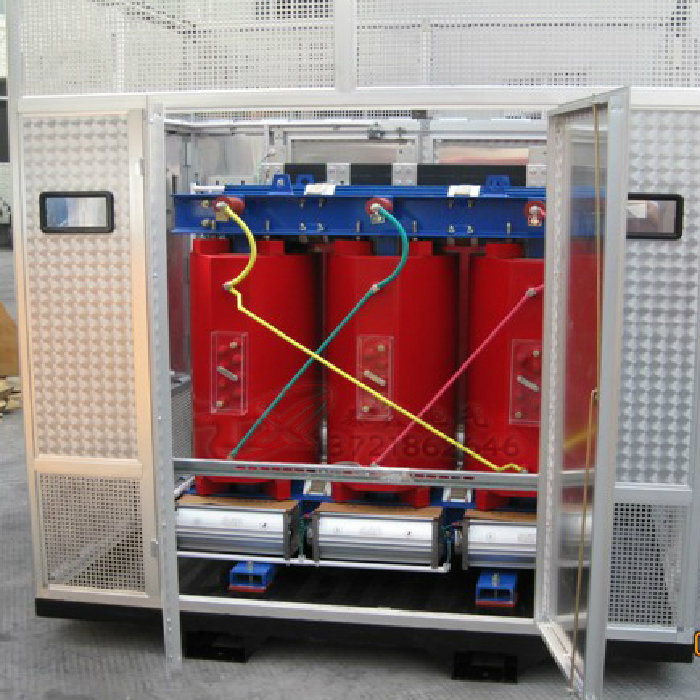

et les enroulements ne sont pas imprégnés d’huile isolante.Il existe généralement deux types de régulateur en charge et de régulateur à vide, un transformateur sec avec boîtier et

transformateur sec sans boîtier, type transformateur car il n'y a pas d'huile, il n'y a pas d'incendie, d'explosion, de pollution et autres problèmes, donc codes électriques, réglementations, etc.

ne nécessitent pas de transformateur sec placé dans une pièce séparée.Perte et bruit réduits à un nouveau niveau, davantage de transformateurs et d'écrans basse tension placés dans la même salle de distribution pour créer les conditions.

Installation de transformateur de type sec

Transformateur installation conformément aux « normes de test de transfert d'équipements électriques d'ingénierie d'installation électrique »,

les dispositions du test de transfert sont qualifiées.La position d'installation est correcte et les accessoires sont complets.

Le dispositif de mise à la terre mène au tronc de mise à la terre et au côté basse tension du transformateur du point neutre directement connecté ;boîte de transformateur,

mise à la terre fiable de la coque du transformateur de type sec ;toutes les connexions sont fiables, les fixations et les pièces anti-desserrées complètes.

Capacité de surcharge du transformateur de type sec

Tout d'abord, il peut automatiquement réduire la capacité et la quantité disponibles : dans certains endroits et sites spécifiques,

les exigences d'urgence en matière de facteur de rechange du transformateur sont assez élevées, de sorte que le transformateur d'ingénierie correspondant devient un casse-tête,

et pour la capacité de surcharge du transformateur de type sec, sa capacité de réserve peut être compressée manuellement, tandis que le nombre d'unités de rechange peut également être considérablement réduit par rapport aux autres types de transformateurs.

Ici, nous devons noter que si le transformateur est en fonctionnement en surcharge, nous devons avoir le processus de surveillance de sa température de fonctionnement,

si la température est trop élevée, voire supérieure à 155 ℃, nous devons effectuer l'action de délestage correspondante pour garantir un comportement sûr de l'alimentation électrique.

Qualité d'isolation du transformateur de type sec

Selon le milieu interne du dispositif de tension, il peut être divisé en modèles S8, S9, S10, SC(B)9, SC(B)10,

selon son matériau, incombustible ou incombustible peut être divisé en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

selon le fermé ou fermé peut être divisé en BS9, S9-, S10-, SH12-M.Parmi eux, les grades F et H indiqués dans le transformateur font référence au grade résistant à la chaleur,

la limite du grade Y est de 90 ℃, la limite du grade A est de 105 ℃, la limite du grade E est de 120 ℃, la limite du grade B est de 130 ℃,

la limite du grade F est de 155 ℃, la limite du grade H est de 180 ℃, la limite du grade C est supérieure à 180 ℃.

Paramètres techniques du transformateur de type sec

Fréquence d'utilisation 50/60HZ, courant à vide 4%, résistance à la tension de tenue 2000V/min, isolation sans panne, grade F

(une qualité spéciale peut être personnalisée) résistance d'isolation ≥ 2M mode de connexion Y/Y, △/Y0, Yo/△, autotransformateur (en option)

élévation de température admissible de la bobine Mode de refroidissement I00K Refroidissement naturel par air ou contrôle de la température Facteur de bruit de refroidissement automatique ≤ 30 dB
