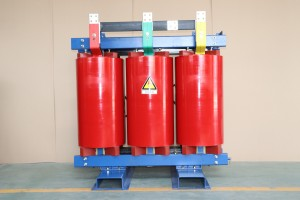

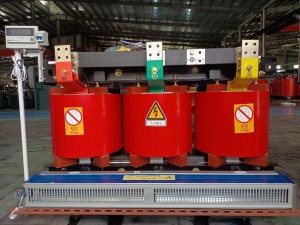

SCB10/11 400 KVA 10/11 transformateur de puissance à haute tension d'intérieur de résine moulée de 0,4 kilovolts type sec de 3 phases

Caractéristiques

1. Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut fonctionner à une charge nominale de 120 % sous refroidissement par air forcé.
2. Il a de bonnes performances de résistance à l'humidité et peut fonctionner normalement sous 100 % d'humidité.Il peut être mis en service sans pré-séchage après l'arrêt.
3. Il est sûr à utiliser, résistant au feu, non polluant et peut être installé directement dans le centre de distribution.
4. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr du transformateur.
5. Installation simple et sans entretien et faible coût d’exploitation global.
6. Selon la recherche opérationnelle des produits mis en service, la fiabilité des produits a atteint le niveau avancé international.

Les transformateurs de type sec sont largement utilisés dans l'éclairage local, les immeubles de grande hauteur, les aéroports, les quais, les machines et équipements CNC, etc.

En termes simples, les transformateurs de type sec sont des transformateurs dont le noyau et les enroulements ne sont pas imprégnés d'huile isolante.

Les méthodes de refroidissement sont divisées en refroidissement par air naturel (AN) et refroidissement par air forcé (AF).

Grâce au refroidissement naturel par air, le transformateur peut fonctionner en continu à sa capacité nominale pendant une longue période.

Avec le refroidissement par air forcé, la capacité de sortie du transformateur peut être augmentée jusqu'à 50 %.Il convient au fonctionnement en surcharge intermittente,

ou opération de surcharge en cas d'accident d'urgence ;en raison de la perte de charge et de l'augmentation de la tension d'impédance pendant la surcharge,

il est dans un état de fonctionnement non économique, il ne doit donc pas être mis en fonctionnement continu de surcharge pendant une longue période.

Diffusion de l'éditeur d'environnement de travail
1,0 – 40 (℃), humidité relative <70 %.
2. altitude : pas plus de 2 500 mètres.
3. Évitez de souffrir de la pluie, de l'humidité, des températures élevées, de la chaleur élevée ou de la lumière directe du soleil.

Ses trous de ventilation de dissipation thermique et les objets environnants ne doivent pas être à moins de 40 cm de distance.

4. Pour éviter de travailler dans des liquides ou des gaz corrosifs, de la poussière, des fibres conductrices ou des copeaux métalliques à plusieurs endroits.
5. Évitez de travailler dans des endroits soumis à des vibrations ou à des interférences électromagnétiques.
6. Évitez le stockage et le transport à l'envers à long terme, et ne soyez pas soumis à de forts impacts.

Podcast de l'éditeur de formulaire
1. type ouvert : est une forme couramment utilisée, son corps et l’atmosphère en contact direct,

adapté à un intérieur relativement sec et propre, (température ambiante de 20 degrés,

l'humidité relative ne doit pas dépasser 85 %), il existe généralement deux méthodes de refroidissement auto-refroidissantes par air et refroidies par air.

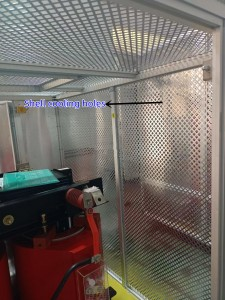

2. Type fermé : le corps est dans une coque fermée, pas de contact direct avec l'atmosphère (en raison de l'étanchéité,

de mauvaises conditions de dissipation thermique, principalement utilisées dans les mines, appartiennent au type antidéflagrant).

△ Type de moulage : coulé avec de la résine époxy ou une autre résine comme isolant principal, il est de structure simple et de petit volume,

adapté aux transformateurs de plus petite capacité.

Podcast de l'éditeur de structure de fonctionnalités

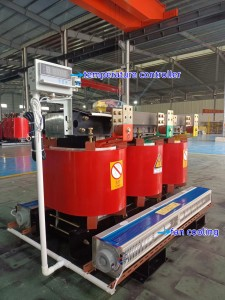

Système de contrôle de la température

Le fonctionnement sûr d'un transformateur de type sec et sa durée de vie dépendent dans une large mesure de la fiabilité de la sécurité de l'isolation des enroulements du transformateur.

Méthodes de refroidissement

Les méthodes de refroidissement des transformateurs de type sec sont divisées en refroidissement par air naturel (AN) et refroidissement par air forcé (AF).

Lors du refroidissement naturel par air, le transformateur peut fonctionner en continu pendant une longue période à sa capacité nominale.

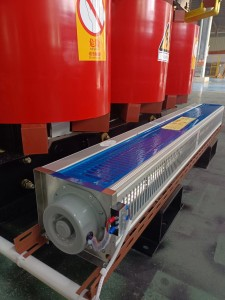

Lors du refroidissement par air forcé, la capacité de sortie du transformateur peut être augmentée de 50 %.

Il convient aux opérations de surcharge intermittentes ou aux opérations de surcharge en cas d'accident d'urgence ;en raison de la perte de charge et de l'augmentation de la tension d'impédance pendant la surcharge,

il est dans un état de fonctionnement non économique, il ne doit donc pas être en fonctionnement continu de surcharge pendant une longue période.
