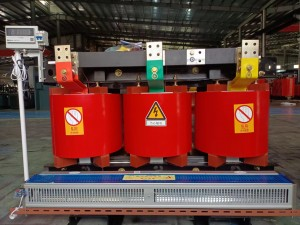

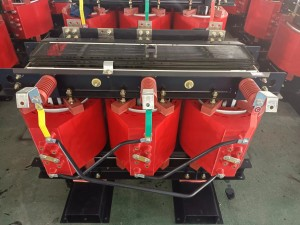

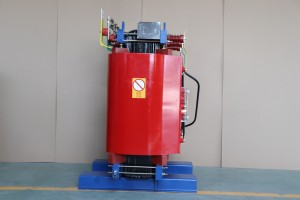

SCB11/10 800 KVA 10/11 -0,4 Kv type sec de transformateur de puissance de résine moulée à haute tension de 3 phases d'intérieur

Caractéristiques

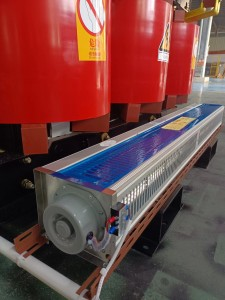

1. Faible perte, faible décharge partielle, faible bruit, forte dissipation thermique et peut fonctionner à une charge nominale de 120 % sous refroidissement par air forcé.
2. Il a de bonnes performances de résistance à l'humidité et peut fonctionner normalement sous 100 % d'humidité.Il peut être mis en service sans pré-séchage après l'arrêt.
3. Il est sûr à utiliser, résistant au feu, non polluant et peut être installé directement dans le centre de distribution.
4. Équipé d'un système complet de contrôle de protection de la température pour fournir une protection fiable pour le fonctionnement sûr du transformateur.
5. Installation simple et sans entretien et faible coût d’exploitation global.
6. Selon la recherche opérationnelle des produits mis en service, la fiabilité des produits a atteint le niveau avancé international.

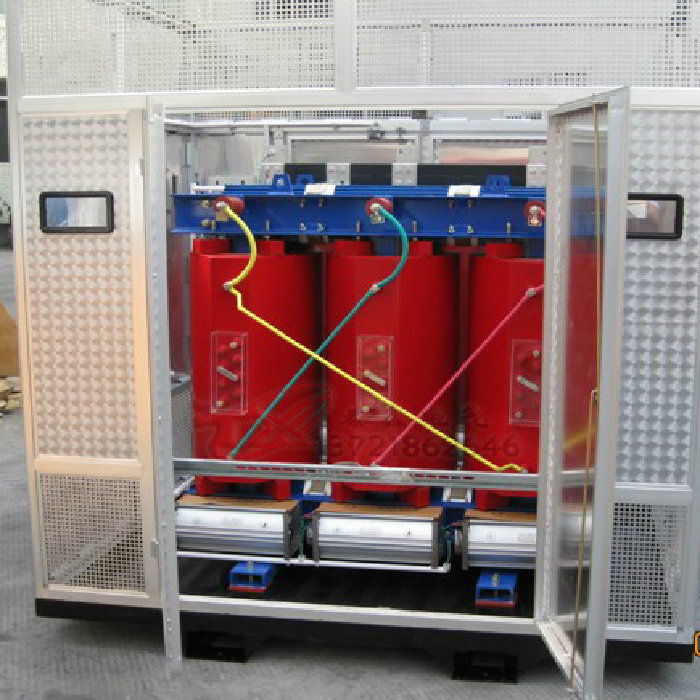

Transformateurs de type sec : reposent sur la convection de l'air pour le refroidissement, généralement utilisés pour l'éclairage local et les circuits électroniques.Les équipements mécaniques et autres transformateurs du système électrique, généralement les transformateurs de machines à vapeur, les transformateurs de chaudière, les transformateurs d'élimination des cendres, les transformateurs de dépoussiérage, les transformateurs de désulfuration, etc. sont des transformateurs de type sec avec des rapports de 6 000 V/400 V et 10 KV/400 V pour des charges avec une puissance nominale. tension de 380V.En termes simples, un transformateur de type sec est un transformateur dont le noyau et les enroulements ne sont pas imprégnés d’huile isolante.Généralement, il existe deux types de régulateur en charge et de régulateur à vide, le transformateur sec avec boîtier et le transformateur sec sans boîtier, le type transformateur car il n'y a pas d'huile, il n'y a pas d'incendie, d'explosion, de pollution et autres problèmes, donc les codes électriques, les réglementations, etc. n'exigent pas que le transformateur sec soit placé dans une pièce séparée.Perte et bruit réduits à un nouveau niveau, davantage de transformateurs et d'écrans basse tension placés dans la même salle de distribution pour créer les conditions.

Installation de transformateur de type sec

Installation du transformateur conformément aux « normes de test de transfert d'équipements électriques d'ingénierie d'installation électrique »,

les dispositions du test de transfert sont qualifiées.La position d'installation est correcte et les accessoires sont complets.

Le dispositif de mise à la terre mène au tronc de mise à la terre et au côté basse tension du transformateur du point neutre directement connecté ;boîte de transformateur,

mise à la terre fiable de la coque du transformateur de type sec ;toutes les connexions sont fiables, les fixations et les pièces anti-desserrées complètes.

Capacité de surcharge du transformateur de type sec

Tout d'abord, cela peut automatiquement réduire la capacité et la quantité de réserve : dans certains endroits et sites spécifiques, les exigences d'urgence en matière de facteur de réserve du transformateur sont assez élevées,

de sorte que le transformateur d'adaptation technique devienne un casse-tête, et pour la capacité de surcharge du transformateur de type sec, sa capacité de réserve peut être compressée manuellement,

tandis que le nombre d'unités de rechange peut également être considérablement réduit par rapport à d'autres types de transformateurs.Il convient de noter ici que si le transformateur est en fonctionnement en surcharge,

nous devons avoir le processus de fonctionnement pour surveiller sa température de fonctionnement, si la température est trop élevée, même supérieure à 155 ℃,

nous devons effectuer l'action de délestage correspondante pour garantir le comportement sûr de l'alimentation électrique.

Qualité d'isolation du transformateur de type sec

Selon le milieu interne du dispositif de tension, il peut être divisé en modèles S8, S9, S10, SC(B)9, SC(B)10,

selon son matériau, incombustible ou incombustible peut être divisé en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

selon le fermé ou fermé peut être divisé en BS9, S9-, S10-, SH12-M.Parmi eux, les grades F et H indiqués dans le transformateur font référence au grade résistant à la chaleur,

la limite du grade Y est de 90 ℃, la limite du grade A est de 105 ℃, la limite du grade E est de 120 ℃, la limite du grade B est de 130 ℃, la limite du grade F est de 155 ℃,

la limite du grade H est de 180℃, la limite du grade C est supérieure à 180℃.

Paramètres techniques du transformateur de type sec

Fréquence d'utilisation 50/60 Hz Courant à vide 4 % Résistance à la tension 2 000 V/min Classe d'isolation sans panne F (la qualité spéciale peut être personnalisée) Résistance d'isolation ≥ 2 M Mode de connexion Y/Y, △/Y0, Yo/△, autotransformateur (en option) élévation de température admissible de la bobine Mode de refroidissement I00K Refroidissement naturel par air ou contrôle de la température Facteur de bruit de refroidissement automatique ≤ 30 dB

Température du transformateur de type sec

Pour la température générale des transformateurs de type sec actuellement sur le marché, différentes industries ont des normes différentes.Habituellement, les transformateurs de type sec atteignent généralement 95 degrés pendant le fonctionnement normal, cela est déjà considéré comme une norme de température plus élevée pour les transformateurs de type sec.Généralement, les équipements basse tension pour le réglage standard de la température ne dépassent généralement pas 60 degrés.
