PRODUIT UTILISER

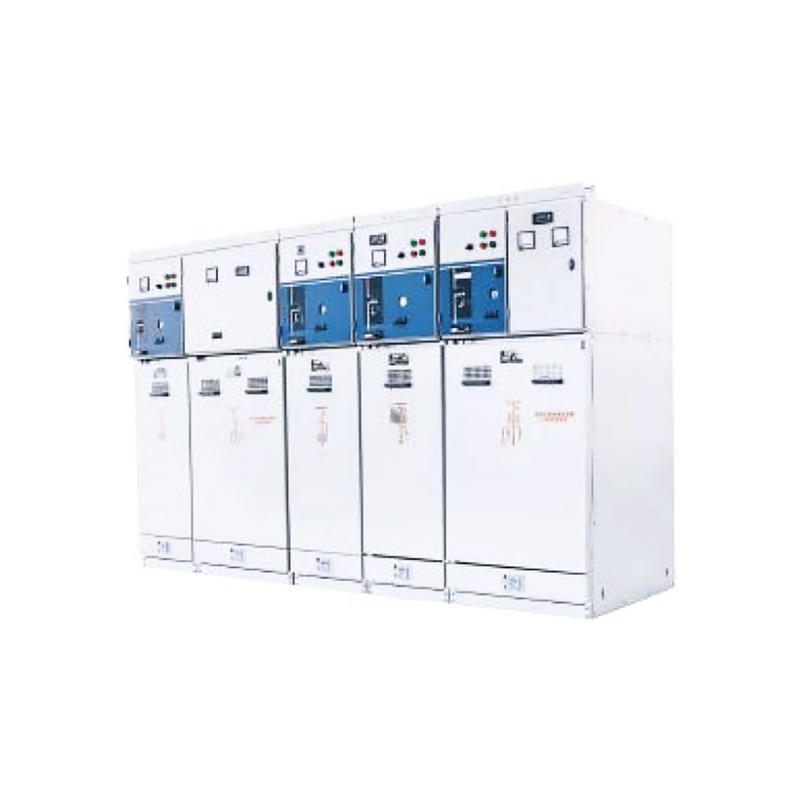

L'appareillage de commutation à anneau d'hexafluorure de soufre à boîtier métallique fixe à courant alternatif XGN15-12 (appareillage de commutation SF6) est un dispositif de distribution intérieure avec un courant triphasé de 12 Kv et une fréquence de système de bus unique de 50 Hz.
Largement utilisé dans les usines, les zones résidentielles, les immeubles de grande hauteur, les réseaux électriques urbains et les sous-stations de distribution des utilisateurs finaux, les sous-stations en boîte.
CARACTÉRISTIQUES DU PRODUIT
Le cadre de l'armoire électrique SF6 est formé en pliant une plaque d'acier A3 commune (ou recouverte d'une plaque d'aluminium-zinc) en profilés.Il a une belle apparence, une forte résistance à la corrosion et une structure compacte et raisonnable.
Il peut être étendu par n'importe quelle combinaison selon diverses exigences de conception.Il est rapide et simple à assembler et facile à installer.
L'appareillage SF6 fabriqué et assemblé de manière standardisée peut être divisé en salle de bus, salle de commutation, salle des mécanismes de commande, salle des instruments et salle des câbles.
Le bus principal de la salle de bus peut être étendu de chaque côté arbitrairement.Il peut être composé de trois appareillages pour former une unité de réseau en anneau, ou il peut être étendu à une sous-station terminale comportant plus de quatre appareillages.
Le système de contact de l'interrupteur de charge SF6 et la chambre d'extinction d'arc sont scellés dans le fût isolant coulé par le procédé APG en résine époxy et rempli de gaz SF6 de 0,045 MPa.En raison du peu de liens d’étanchéité, il peut maintenir les fuites d’air pendant une longue période et enfin éviter l’entretien.
Le contact mobile triphasé de l'interrupteur de charge F. est fixé sur une broche isolée, qui réalise la transformation de trois positions de travail de fermeture, d'ouverture et de mise à la terre sous l'action d'un mécanisme à ressort.Il s'agit d'un interrupteur de charge à trois positions.
Le circuit primaire analogique sur le panneau du mécanisme et l'indicateur d'ouverture et de fermeture directement connecté à l'arbre principal de l'interrupteur de charge peuvent indiquer clairement la position de fermeture, de fermeture ou de mise à la terre de l'interrupteur de charge.
Afin d'éviter tout mauvais fonctionnement, des cadenas peuvent être installés sur les trous de l'arbre de commande du mécanisme.
Un manomètre de gaz SF6, un contact auxiliaire, une bobine de déclenchement, un dispositif de fonctionnement électrique, un circuit de commande, un instrument de mesure et un dispositif de protection de relais peuvent être installés selon les besoins du client.
L'armoire SF6 peut coopérer avec un mécanisme à ressort CTI plus un interrupteur de charge en hexafluorure de soufre FLN (armoire F) ou un mécanisme à double ressort CTII plus un appareil combiné interrupteur-fusible en hexafluorure de soufre FLN (armoire FR).
Chaque pièce de la sous-station est séparée par une plaque de fer et chaque pièce est équipée d'installations d'éclairage.Le haut G du transformateur est équipé d'un dispositif d'échappement automatique pour ajuster
La conception unique du code d'angle tridimensionnel améliore non seulement la résistance et la rigidité du cadre lui-même, mais améliore également la précision dimensionnelle du cadre.
Le fusible avec l'impacteur, toute action d'impacteur de phase, le dispositif de liaison de déclenchement par déclenchement, est l'ouverture de l'interrupteur de charge.
Le couvercle d'égalisation de tension des bus secondaires peut uniformiser le champ électrique et éviter les défauts internes.
Le fusible et l'extrémité de connexion du câble sont équipés d'un couteau de mise à la terre, qui est connecté à la mise à la terre de l'interrupteur de charge.
Le mécanisme de commande à ressort se verrouille avec le local à câbles haute tension pour empêcher la porte avant de s'ouvrir lorsque l'interrupteur n'est pas mis à la terre et pour assurer la sécurité de l'opérateur.
Des câbles adéquats peuvent également accueillir des parafoudres, des transformateurs de courant, des transformateurs de tension, etc.
Porte d'entrée avec fenêtre d'observation et dispositif de verrouillage de sécurité, pratique et esthétique pour le chargement et le déchargement.
Le connecteur de câble peut être directement connecté au siège du fusible sous le fusible, ou à la barre de cuivre étamée sous le siège du fusible.Deux types de connecteurs de câbles facilitent la connexion de câbles unipolaires ou tripolaires avec la tête de câble blindée la plus simple.
Lorsqu'il y a des défauts internes dans les salles de bus et de câbles des commutateurs T., le collecteur de pression directionnel sûr guidera le gaz à haute température et haute pression à l'extérieur de l'armoire, assurant ainsi pleinement la sécurité des opérateurs et des autres équipements.
Les salles d'instruments sont équipées de fusibles basse tension, de dispositifs de protection à relais et de cartes électroniques.Si le compartiment ne suffit pas, une boîte à instruments peut être ajoutée sur le dessus du meuble.
Serre-câble avec couvercle d'étanchéité de taille appropriée et support pour fond de chambre à câbles.
CARACTÉRISTIQUES DU PRODUIT
| NON. | Nom | Unités | Nombres | Remarques | |
| 1 | Tension nominale | KV | 12 | F、FR | |
| 2 | Fréquence nominale | Hz | 50 | F、FR | |
| 3 | Courant nominal | A | 630 | F、FR | |
| 4 | Courant maximum du fusible | A | 125 | F、FR | |
| 5 | Courant de tenue de courte durée nominal | KA | 25 | F | |
| 6 | Durée nominale de court-circuit | S | 4 | F | |
| 7 | Courant nominal de crête tolérable | KA | 63 | F | |
| 8 | Courant de fermeture nominal en court-circuit | KA | 63 | F | |
| 9 | Courant de coupure de charge actif nominal | A | 630 | F | |
| 10 | Courant de coupure en boucle fermée | A | 630 | F | |
| 11 | Courant de charge du câble nominal | A | 10 | F | |
| 12 | Résistance du circuit principal | μΩ | ≤ 150 | F | |
| 13 | Courant de transfert | A | 1700 | FR | |
| 14 | Courant nominal de coupure en court-circuit | KA | 50 | FR | |
| 15 | Résistance arrière du circuit principal (sans fusible) | Μω | ≤ 250 | FR | |
| 16 | Même distance | mm | 210 ± 5 | F、FR | |
| 17 | Distance maximale de la force de fonctionnement | Fermeture | Nm | 8~100 | F、FR |
| Éteindre | |||||
| 18 | Distance maximale de la force de fonctionnement | Fermeture | Nm | 8~100 | Travaux de mise à la terre |
| Éteindre | |||||
| 19 | Courant de tenue nominal à court terme du commutateur de mise à la terre | KA | 25 | F | |
| 20 | Durée nominale de court-circuit du commutateur de mise à la terre | S | 3 | F | |
| 21 | Courant nominal de tolérance de crête du commutateur de mise à la terre | KA | 63 | F | |
| 22 | Tension de tenue nominale à court terme à fréquence industrielle de 1 min | Interphase et relatif | KV | 42 | F、FR |
| Fracture isolée | 48 | ||||
| 23 | Tension durable nominale d'impulsion de foudre | Interphase et relatif | KV | 75 | |
| Fracture isolée | 85 | ||||
| 24 | Durée de vie mécanique | Interrupteur de charge | 次 | 2000 | |
| Interrupteur d'isolement | 2000 | ||||
| 25 | Niveau de protection | IP3X | |||
