PRODUIT UTILISER

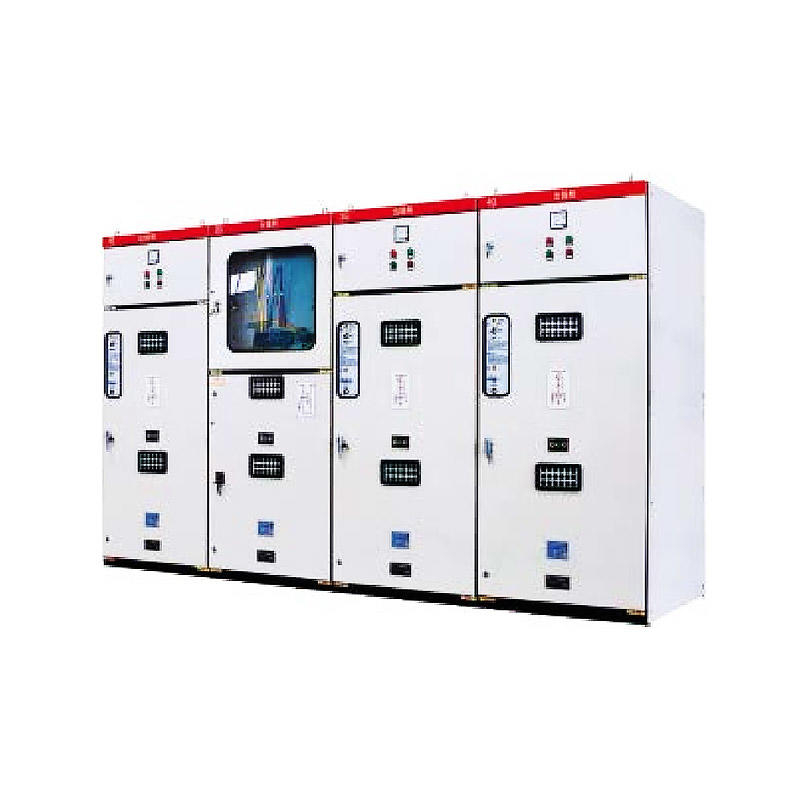

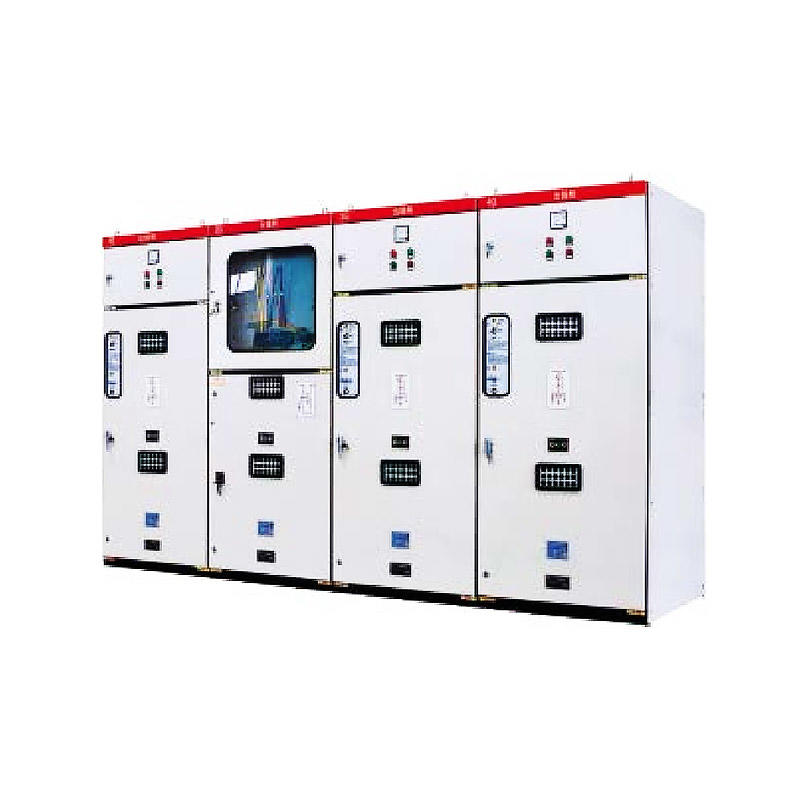

L'appareillage de commutation à boucle fermée en métal fixe haute tension AC H XG N-12 est une tension nominale CA triphasée 12KV, une fréquence 50H Z, une alimentation intérieure en boucle haute tension et une alimentation terminale.
Équipement de commutation.Applicable aux entreprises industrielles et minières, aux quartiers résidentiels, aux immeubles de grande hauteur, aux parcs scolaires et à d'autres lieux de système de distribution pour recevoir et distribuer de l'énergie.
CARACTÉRISTIQUES DU PRODUIT
Le squelette de l'armoire est soudé avec des trous de module de 20 mm et le commutateur est une armoire fixe de type boîte montée sur le côté.
La partie supérieure du corps de l'armoire est un bus, la salle des instruments est située à l'avant de la salle des bus, séparée par une plaque d'acier, la partie centrale du corps de l'armoire est une salle de commutation de charge et séparée par un panneau isolant et une salle des bus. .
La plaque de recouvrement supérieure du corps de l'armoire est dotée de fenêtres de ventilation, et la plaque de porte arrière et la plaque latérale sont dotées de trous de ventilation à persiennes.
L'armoire et les panneaux de porte sont pulvérisés avec une peinture en poudre époxy polyester, durcie à haute température, avec une belle surface et une forte résistance à la corrosion.
La poutre d'installation dans l'armoire, la cloison centrale et la plaque inférieure sont traitées par galvanisation.
Au bas de l'armoire, un anneau en caoutchouc de type tour est installé sur le panneau isolant inférieur, qui convient aux câbles de différentes tailles.
L'interrupteur de charge, l'interrupteur de mise à la terre et la porte de l'armoire sont dotés d'un verrouillage mécanique fiable, qui a réalisé la fonction de « cinq préventions ».
La porte de l'armoire se ferme et fait tourner la serrure de la porte.A ce moment, l'interrupteur principal se ferme et est bloqué.Le couteau de mise à la terre est ouvert et le couteau de mise à la terre peut être ouvert.
L'interrupteur principal ne peut être ouvert qu'après l'ouverture du couteau de mise à la terre et le déverrouillage de l'interrupteur principal.
Une fois l'interrupteur principal fermé, le couteau de mise à la terre se ferme et se bloque, la porte de l'armoire est verrouillée et le verrou de la porte de l'interrupteur ne peut pas être déplacé.
Tant que l'interrupteur principal est éteint, le coupe-terre peut s'ouvrir et le déflecteur de sécurité est fermé.
Ce n'est que lorsque le couteau de mise à la terre se ferme que le verrou de la porte peut être tourné et la porte de l'armoire ouverte.
Le couteau de mise à la terre doit être fermé lorsque le fusible doit être remplacé après l'actionnement de la broche du fusible.
Lorsqu'il n'y a pas de couteau de mise à la terre, l'opération d'ouverture et de fermeture du déflecteur de sécurité est toujours effectuée selon la méthode de fonctionnement avec couteau de mise à la terre, et la séquence de verrouillage est également applicable.
La structure interne soigneusement conçue du verrou de l'interrupteur rend le verrouillage fiable.
Pour l'armoire à câbles, selon les besoins de l'utilisateur, lorsque la ligne est électrifiée, le verrou électromagnétique peut être utilisé pour contrôler la porte de l'armoire, ou le cadenas peut être utilisé pour contrôler l'ouverture de la porte de l'armoire.
Lorsque le pêne est retiré et ouvert pour la porte de l'armoire, il y a une barrière en plexiglas et un panneau d'interdiction dessus.
L'extrémité inférieure de l'armoire est reliée à une rangée de mise à la terre spéciale pour assurer une protection de mise à la terre fiable et sûre.
Les commutateurs sont connectés aux isolateurs et parafoudres d'affichage en direct par des barres de cuivre.
Toutes les portes d'armoires sont équipées d'un affichage en direct.L'ouverture des panneaux de porte ne peut être actionnée que si aucun affichage électrique n'est confirmé.
Une lampe à incandescence est installée sur le panneau intérieur de la porte de l'armoire pour l'éclairage et la fonction étanche à l'humidité dans l'armoire.
CARACTÉRISTIQUES DU PRODUIT
| Fréquence nominale | 50Hz | ||
| Courant nominal | 630A | En fonction du noyau | |
| Courant nominal maximum du fusible | - | 100A | |
| Courant nominal de tolérance à court terme (stabilité thermique) (RMS) | Interrupteur de charge | 20A/4s | - |
| Sectionneur de terre | 20kA/4s | ||
| Résistance du circuit principal | ≤120μΩ | ||
| Courant de coupure de charge actif nominal | 630A | ||
| Courant de coupure nominal en boucle fermée | 630A | ||
| Courant de charge du câble nominal | 10A | ||
| Courant de fermeture nominal en court-circuit | 50 kA | - | |
| Courant de transfert nominal | - | 1000A | |
| Courant nominal de coupure en court-circuit | - | 31,5 kA | |
| Tension de tolérance à court terme de fréquence d'alimentation (1 min) | Relativement et dans le temps | 42kV | |
| Fracture isolée | 48kV | ||
| Tension de tenue aux chocs de foudre | Relativement et dans le temps | 75kV | |
| Fracture isolée | 85kV | ||
| Durée de vie mécanique | 2000 divisions | ||
| Niveau de protection | IP3X | ||
| Dimensions extérieures (appareillage dans et hors armoire) largeur x profondeur x hauteur | 400x900x2000（1700） | ||
| 600x900x2000（1700） | |||
| 800x900x2000（1700） | |||
